Тормозные модули и тормозные резисторы для частотных преобразователей

Тормозные модули и резисторы – в большинстве случаев являются неотъемлемой частью оборудования для автоматизации производства. В основном используются с частотными преобразователями и сервоприводами.

Ключевые аспекты, которые делают частотные преобразователи неотъемлемой частью современных производств:

• Повышение эффективности производства за счет оптимизации скорости оборудования.
• Снижение энергопотребления, так как двигатели потребляют меньше энергии при уменьшении скорости.
• Улучшение качества продукции благодаря более точному управлению процессами.
• Повышение безопасности производства за счет точного контроля над скоростью и остановкой машин.
• Тормозные модули и резисторы в этой системе выполняют функцию контроля и управления энергией, генерируемой двигателями во время их замедления или остановки. Они позволяют безопасно рассеивать излишки энергии, предотвращая повреждение оборудования и обеспечивая более плавную работу машин.

Тормозные модули и резисторы интегрируются в системы автоматизации с целью повышения общей эффективности и безопасности производственных процессов. Эти компоненты не только способствуют улучшению работы оборудования, но и вносят значительный вклад в оптимизацию ресурсов и снижение эксплуатационных расходов.

Что такое Тормозные Модули и Тормозные Резисторы?

В этом разделе мы подробно рассмотрим, что представляют собой тормозные модули и тормозные резисторы, их ключевые функции, а также их взаимодействие с частотными преобразователями.

Тормозные модули и резисторы являются важными компонентами в системах автоматизированного управления двигателями, особенно когда речь идет о частотных преобразователях. Давайте разберемся, как они работают и почему они так важны.

Функциональность Тормозных Модулей и Резисторов

1. Тормозные модули:
   • Они активируются при резком замедлении электродвигателя.
   • Модули регулируют количество энергии, которая должна быть рассеяна.
2. Тормозные резисторы:
   • Предназначены для рассеивания избыточной энергии в виде тепла.

Взаимодействие с Частотными Преобразователями

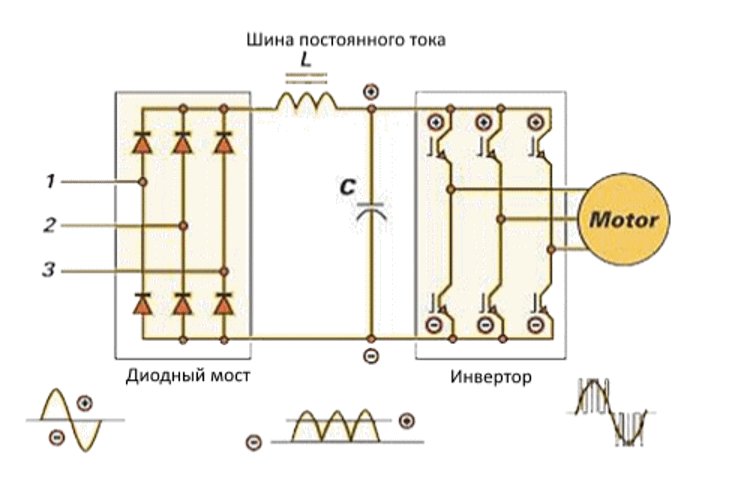

Рассмотрим общую схему частотного преобразователя или сервопривода.

Как видно из схемы силовая часть частотного преобразователя состоит из 3х главных компонентов:

• Выпрямительная часть (диодный мост)
• Шина постоянного тока (DC BUS)
• Инвертор

Трехфазное входное напряжение переменного тока выпрямляется с помощью диодного моста и конденсаторов. Получаем выпрямленное напряжение постоянного тока (DC BUS). Затем с помощью инвертора постоянный ток преобразуем в переменный нужной частоты.

При тороможении, двигатель переходит в режим генерации электрической энергии, т.е работает генератором, заряжая цепь постоянного тока (DC BUS) выше нормы. Чем инертнее нагрузка и больше скорость торможения, тем больше энергии передается в частотный преобразователь. Если этот процесс не контролировать, то напряжение может достигнуть опасных значений, выведя компоненты частотного преобразователя из строя.

Для случаев, когда требуется резкая остановка двигателя с большой инерциальной нагрузкой применяют тормозные модули и  тормозные резисторы.

Существует 2 способа преобразования лишней энергии в тепло.

• С использованием встроенной системы, основанной на тормозном транзисторе и подключаемого внешенго тормозного резистора.
• С использованием тормозного модуля и тормозного резистора.

Каждый частотный преобразователь содержит тормозной транзистор и выводы для подключения внешнего резистора.

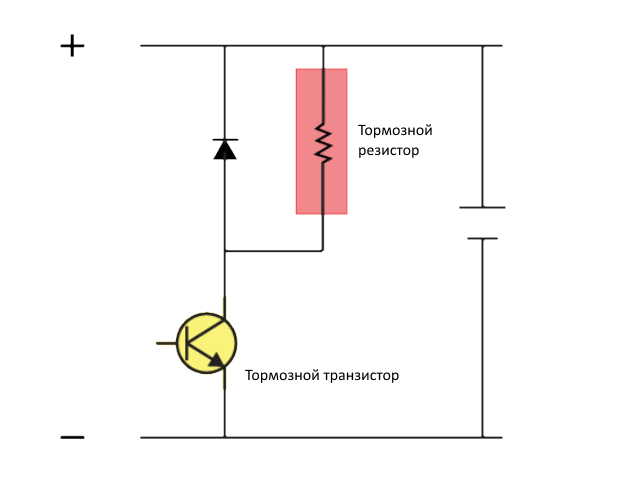

Когда напряжение цепи постоянного тока достигает определенной величины, схема управления частотным преобразователем открывает транзистор, тем самым замыкая цепь DC+ и DC-  через тормозной резистор, тем самым разряжая цепь до безопасных значений.

Ипользование тормозного модуля позволяет более гибко следить за цепью постоянного тока преобразователя, используя широтно импульсную модуляцию (ШИМ). Это позволяет более точно контролировать преобразователь. Тормозной модуль подключается непосредстенно к шине DC постоянного тока преобразователя. При превышении напряжения модуль с помощью ШИМ модуляции начинает коммутировать тормозной резистор с определенной частотой и длительностью включения. Чем интенсивнее торможение, тем больше длительность включения тормозного резистора, соответственно больше энергии рассеивается в тепло.

Ключевые преимущества интеграции тормозных модулей и резисторов с частотными преобразователями:

• Увеличение эффективности торможения.
• Предотвращение перегрузок и повреждений системы.
• Повышение надежности и долговечности оборудования.
• Снижение затрат на техническое обслуживание.

Ипользование тормозного модуля позволяет более эффективно использовать торможение двигателя с помощью частотного преобразователя, защищая его от повреждения.

Преимущества Использования Тормозных Модулей и Резисторов

Этот раздел посвящен анализу преимуществ использования тормозных модулей и резисторов в системах управления двигателями, особенно в контексте улучшения эффективности и безопасности оборудования, а также снижения затрат на его обслуживание и ремонт.

Улучшение Эффективности и Безопасности Оборудования

1. Повышенная Надежность:
   • Тормозные модули и резисторы позволяют обеспечить динамическое торможение двигателя частотным преобразователем, исключая механический тормоз, что позволяет повысить надежность.
   • Позволяют осуществлять экстренное торможение двигателя с инерционной нагрузкой в аварийных ситуациях, защищая частотный преобразователь от повреждений.
2. Улучшенный Контроль:
   • Применение данных устройств расширяет тормозные характеристики привода, что позволяет более точно контролировать и управлять техпроцессом.

Выбор Подходящего Оборудования

Сосредоточимся на ключевых параметрах, которые необходимо учитывать при выборе тормозных модулей и резисторов, а также предоставим обзор сравнения различных брендов и моделей.

Ключевые Параметры для Выбора

1. Технические Характеристики:
   • Мощность и Напряжение: Важно выбирать модули и резисторы, соответствующие мощности и напряжению вашего оборудования.
   • Тепловая Емкость: Рассеиваемая мощность должна соответствовать требованиям вашего процесса.
2. Совместимость с Существующим Оборудованием:
   • Убедитесь, что выбранные модели совместимы с вашими частотными преобразователями и другими системами управления.
3. Надежность и Долговечность

Основные Критерии для Сравнения:

• Технические характеристики (мощность, напряжение, тепловая емкость).
• Совместимость с другим оборудованием.
• Надежность и история бренда.
• Дополнительные функции и удобство использования.
• Цена и условия гарантии.

Выбор подходящего оборудования требует тщательного изучения как технических характеристик, так и репутации производителей. Инвестиции в надежные и эффективные тормозные модули и резисторы могут значительно повысить производительность и снизить затраты на обслуживание в долгосрочной перспективе.

Тормозные резисторы и тормозные модули

Тормозные модули

• Возможность использования в решениях с большими колебаниями мощности;
• Полная функция защиты от короткого замыкания
• Специальная конструкция, применяется к обычному сопротивлению
• Автоматическое отслеживание напряжения
• Шумовой фильтр, не мешающий работе другого оборудования;
• Превосходное экономичное исполнение, мощность полная, в каждом диапазоне мощности можно выбрать один машинный тормозной блок, нет необходимости в параллельном;

Перейти в каталог

Тормозные резисторы и тормозные модули

Тормозные резисторы

• Высокая Производительность. Тормозные резисторы поддерживают мощность преобразователя от 750 Вт до 630 кВт.
• Компактные Размеры: Даже при высокой мощности, тормозные резисторы отличаются компактностью и легкостью установки.
• Экологичность: Устройства созданы с учетом экологических стандартов, минимизируя воздействие на окружающую среду.
• Долгий Срок Службы: Качественные материалы и тщательная сборка гарантируют надежную работу резисторов на протяжении долгого времени.

Перейти в каталог

Примеры Применения в Различных Отраслях

Конкретные примеры использования тормозных модулей и тормозных резисторов в различных секторах производства.

1. Автомобильная Промышленность:
   • В одной из крупных автомобильных компаний использование тормозных модулей позволило снизить износ оборудования на сборочных линиях, улучшив тем самым качество собираемых автомобилей и сократив затраты на обслуживание.
2. Тяжелая Промышленность:
   • В металлургическом производстве интеграция тормозных резисторов обеспечила более плавную и контролируемую работу тяжелого оборудования, значительно уменьшив риск аварий и повреждений.
3. Производство Пищевых Продуктов:
   • На предприятии по производству пищевых продуктов внедрение тормозных модулей позволило повысить точность и скорость производственных линий, улучшив тем самым производительность и качество продукции.

Отраслевые Преимущества Использования:

• Снижение затрат на обслуживание.
• Улучшение качества и точности производства.
• Повышение безопасности и надежности оборудования.

Тормозные модули и резисторы находят широкое применение в разнообразных отраслях производства, внося значительный вклад в повышение эффективности, безопасности и качества производственных процессов.

Тормозные модули и тормозные резисторы играют критически важную роль в управлении двигателями и механическим оборудованием, особенно в системах с частотными преобразователями. Они не только обеспечивают повышенную безопасность и надежность оборудования, но и способствуют повышению эффективности и точности производственных процессов. Их использование приводит к снижению затрат на обслуживание и ремонт, увеличению срока службы оборудования, а также к улучшению качества и скорости производства.
