Типичные ошибки заземления и экранирования при монтаже soft starter

Плавный пускатель (soft starter) — это электронное устройство, обеспечивающее управляемый запуск и остановку электродвигателя. Оно снижает пусковой ток, уменьшает механические нагрузки и продлевает срок службы оборудования. Однако даже самый надёжный soft starter теряет эффективность, если при монтаже нарушены требования по заземлению и экранированию. На практике именно ошибки в этих областях становятся одной из самых частых причин отказов и нестабильной работы пускателей.

Многие специалисты по монтажу считают, что достаточно просто подключить провод заземления к корпусу устройства, однако в системах с мощными электроприводами и большим количеством кабельных соединений этого недостаточно. Неверное подключение защитных проводников, плохой контакт или неправильно выполненное экранирование сигнальных линий приводят к наводкам, ложным срабатываниям, перегреву и повреждению управляющих модулей soft starter.

Правильное заземление и экранирование — это не формальность, а элемент электромагнитной совместимости (ЭМС) и безопасности. Соблюдение этих правил напрямую влияет на надёжность всей системы: от корректности запуска двигателя до устойчивой работы ПЛК, датчиков и коммуникаций в шкафу управления.

Зачем soft starter нуждается в правильном заземлении

Плавный пускатель (soft starter) — это электронное устройство, регулирующее момент включения электродвигателя путём управления напряжением на фазах питания. В его составе находятся тиристорные модули, силовые полупроводники, цепи управления и защиты. Все эти элементы чувствительны к электрическим помехам и перепадам потенциалов, поэтому корректное заземление — не просто требование норм, а критический фактор надёжности системы.

Заземление выполняет несколько функций:

1. Защита персонала — при пробое изоляции ток уходит по цепи защитного проводника (PE), исключая поражение человека электрическим током.
2. Стабилизация потенциалов — обеспечивает равенство электрических потенциалов корпуса soft starter, электродвигателя, шкафа управления и питающей сети.
3. Отвод помех и токов утечки — позволяет снизить влияние электромагнитных наводок и статики, защищая электронные платы управления.
4. Повышение помехоустойчивости — предотвращает ложные срабатывания и ошибки в коммуникационных линиях, особенно при подключении к ПЛК или системам автоматизации.

При включении и выключении тиристоров в soft starter возникают кратковременные всплески напряжения и токов, сопровождающиеся электромагнитными помехами. Если заземление выполнено неправильно или вовсе отсутствует, эти токи находят «обратный путь» через цепи управления, создавая непредсказуемое поведение устройства — самопроизвольные перезапуски, перегрев, ложные сигналы аварии и даже пробой управляющих модулей.

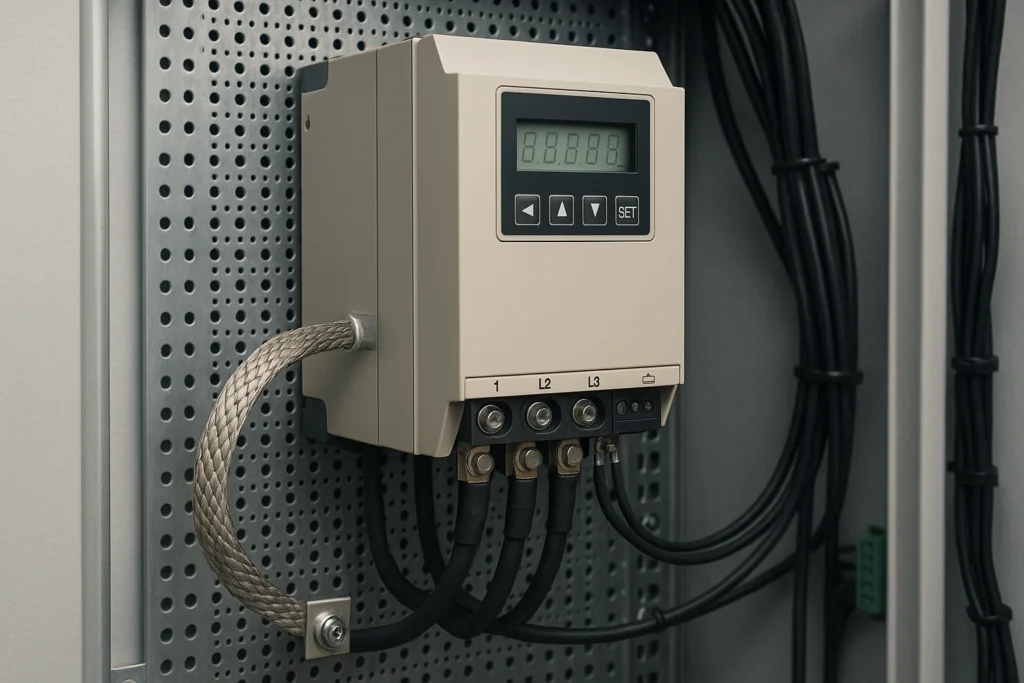

Правильное заземление должно быть выполнено низкоомным, коротким и прямым соединением корпуса устройства с общей шиной заземления шкафа. Для промышленных установок рекомендуется сопротивление не выше 4 Ом, а сечение проводника — не менее 6 мм² для устройств средней мощности.

Кроме того, заземление soft starter обеспечивает согласование потенциалов между ним и электродвигателем. При отсутствии равенства потенциалов возникает разность напряжений между экранами кабелей, что приводит к появлению блуждающих токов и деградации изоляции обмоток двигателя.

Основные ошибки при заземлении soft starter

Заземление — ключевой элемент правильной установки soft starter, обеспечивающий безопасность, стабильную работу и электромагнитную совместимость оборудования. Несмотря на очевидность этого требования, именно ошибки в заземлении встречаются чаще всего и приводят к отказам как самого пускателя, так и подключённого электродвигателя.

Ниже приведены наиболее распространённые ошибки, допускаемые при монтаже soft starter:

1. Слишком длинные или тонкие проводники заземления.
   При большой длине или малом сечении проводника растёт сопротивление и индуктивность цепи, из-за чего ухудшается отвод токов помех. Это приводит к скачкам потенциала корпуса и «блуждающим токам».
   Рекомендуется использовать минимально возможную длину и прямой маршрут проводника, без петель и изгибов, с сечением не менее 6 мм² (а для мощных установок — от 10 мм² и выше).
2. Подключение к удалённой точке контура заземления.
   Монтажники часто соединяют soft starter с ближайшей «точкой земли» на раме оборудования или корпусе шкафа, не связанной с общей шиной PE. Это создаёт разность потенциалов между элементами системы и может вызвать пробой изоляции или ложные сигналы защиты.
   Правильное решение — подключение soft starter непосредственно к главной шине заземления (ГШЗ) коротким проводом.
3. Соединение нескольких устройств последовательно («цепочкой»).
   Когда несколько пускателей подключаются один к другому без «звёздной схемы» заземления, потенциал распределяется неравномерно. Один из приборов фактически работает как проводник для других, что создаёт риск наводок и токов утечки через его корпус.
   Следует подключать каждое устройство к ГШЗ индивидуально, формируя «звезду», а не последовательную цепочку.
4. Плохой контакт между корпусом и PE-проводником.
   Окрашенные поверхности, ржавчина или грязь часто мешают надёжному электрическому контакту. Болтовое соединение должно быть очищено до металлического блеска, при необходимости использовать зубчатую шайбу.
5. Отсутствие равенства потенциалов между soft starter, двигателем и шкафом.
   Если корпуса устройств заземлены в разных точках с разным сопротивлением, между ними возникают паразитные токи. Это вызывает нагрев экранов кабелей, помехи в линиях связи и может повредить электронику.

В промышленных установках, где одновременно работают частотные преобразователи, пускатели, контроллеры и релейные блоки, особенно важно организовать единое заземляющее поле с общей точкой подключения. Это обеспечивает равенство потенциалов и предотвращает появление токов замыкания по цепям управления.

Также следует помнить, что корпус soft starter и клемма PE — это разные электрические точки. Корпус обеспечивает защиту от прикосновения, а PE соединяется с заземляющим контуром для отвода утечек. Оба элемента должны быть надёжно соединены между собой.

Ошибки экранирования сигнальных кабелей

Экранирование кабелей — один из ключевых факторов, обеспечивающих электромагнитную совместимость (ЭМС) при монтаже soft starter. Пускатели плавного пуска содержат мощные полупроводниковые элементы (тиристоры), при коммутации которых образуются высокочастотные помехи. Эти наводки проникают в линии управления, связи и датчиков, вызывая ложные сигналы, сбои логики и даже повреждение модулей. Чтобы избежать подобных эффектов, необходимо грамотно выполнять экранирование кабелей, особенно сигнальных и коммуникационных.

На практике чаще всего встречаются следующие ошибки при экранировании:

1. Экранированный кабель не подключён к земле вообще.
   Монтажник оставляет экран «висящим» — без электрического контакта с землёй. В таком случае экран не работает как защита, а превращается в антенну, усиливающую внешние наводки.
   Экран обязательно должен быть подключён к точке заземления.
2. Заземление экрана с обеих сторон.
   Это одна из самых типичных ошибок. При заземлении экрана и со стороны soft starter, и со стороны контроллера образуется замкнутый контур, по которому протекают паразитные токи утечки. Они создают блуждающие токи, вызывают нагрев кабеля и помехи в сигналах.
   В большинстве случаев экран заземляется только с одной стороны — со стороны источника сигнала (soft starter).
3. Соединение экранов разных кабелей между собой.
   Часто при монтаже несколько экранов сводят в общую клемму или скручивают вместе, что приводит к взаимным помехам и появлению потенциалов между линиями. Правильное решение — заземление каждого экрана индивидуально, без соединения с другими.
4. Использование неэкранированных кабелей в цепях управления и связи.
   Особенно опасно при подключении soft starter к ПЛК, панели HMI или сети Modbus/Ethernet. Без экрана сигналы управления и обмена подвержены высокочастотным помехам от силовых линий. Для управляющих и коммуникационных цепей нужно применять экранированные кабели с плотным оплётением (не менее 80%).
5. Неправильное расположение кабелей.
   Экранированные сигнальные провода часто прокладываются в одном лотке с силовыми кабелями, что нивелирует эффект экрана. Рекомендуется использовать отдельные металлические каналы или разделять трассы на расстояние не менее 20 см, а при пересечении — под прямым углом.

Для качественного экранирования важно, чтобы экран имел плотный электрический контакт с заземлённой частью корпуса soft starter или шкафа управления. При использовании клеммных блоков с заземлением предпочтительно крепить экран по всей окружности кабеля, а не через тонкий проводник — это снижает сопротивление высокочастотного тока.

Также не стоит удлинять экранированный участок дополнительными неэкранированными отрезками: эффективность защиты резко падает, если открытая часть провода превышает 5–10 см.

Ошибки в размещении и соединении силовых и управляющих цепей

Одной из наиболее недооценённых причин нестабильной работы soft starter являются ошибки в размещении и разводке силовых и управляющих кабелей. Неправильное расположение проводов относительно друг друга вызывает взаимные электромагнитные наводки, что приводит к сбоям в работе системы управления, ложным срабатываниям защит и перегреву силовых элементов.

Силовые цепи пускателя проводят токи десятков и сотен ампер, создавая мощные переменные магнитные поля. Управляющие же цепи оперируют малыми сигналами (5–24 В). Если эти линии прокладываются без экранирования или разделения, высокочастотные импульсы из силовой части легко наводятся на провода управления, особенно при коммутации тиристоров в процессе пуска.

Наиболее типичные ошибки:

1. Совместная прокладка силовых и сигнальных проводов в одном кабельном лотке.
   Это грубое нарушение, при котором линии электромагнитно взаимодействуют. В итоге контроллер получает искажённые импульсы, реле срабатывают произвольно, а пускатель может останавливаться или перезапускаться.
   ➤ Рекомендуется прокладывать сигнальные и силовые кабели в разных лотках, разделённых металлической перегородкой или на расстоянии не менее 20–30 см.
2. Пересечение кабелей под острым углом.
   Когда управляющие и силовые кабели пересекаются параллельно, длина области электромагнитного взаимодействия увеличивается. Правильное решение — пересекать кабели только под углом 90°.
3. Отсутствие экранирования или разрыв экрана.
   Если экран на участке кабеля не имеет контакта с корпусом или заземлением, участок становится уязвимым для наводок. При использовании клеммных блоков следует применять специальные клеммы с контактным зажимом на экран.
4. Применение длинных неэкранированных проводов между soft starter и элементами управления.
   Каждый дополнительный метр неэкранированного провода увеличивает уровень помех и может привести к ложным импульсам. Рекомендуется длина управляющих линий не более 3–5 м, при больших расстояниях — использовать экранированные кабели и ферритовые фильтры.
5. Неправильная организация общей точки заземления для сигналов и силовой части.
   Ошибка — объединение цепей управления и питания на случайных участках контура. Это создаёт разность потенциалов между «нулём» и землёй, что вызывает помехи в аналоговых входах. Все цепи должны иметь единую общую точку заземления (ГШЗ), от которой лучами расходятся отдельные соединения («звезда»).

Рекомендации по корректной организации разводки:

• Силовые провода (L1, L2, L3) должны быть максимально короткими и скрученными между собой, чтобы уменьшить индуктивное поле.
• Управляющие кабели — в отдельной металлической трубе или экранированном канале.
• При необходимости установки фильтров ЭМС — располагать их ближе к soft starter, чтобы ограничить зону распространения помех.
• Для цепей связи (Modbus, RS-485, CAN, Ethernet) — использовать витую пару с плотным экраном и обязательно соблюдать полярность линий A/B.

Контроль сопротивления заземления и периодическая проверка

Даже если заземление soft starter выполнено правильно на этапе монтажа, это не гарантирует его стабильную работу в течение всего срока службы оборудования. Со временем контакты окисляются, болты ослабевают, а сопротивление цепи заземления увеличивается. Всё это приводит к ухудшению отвода токов утечки и росту потенциала корпуса устройства относительно земли. Поэтому контроль сопротивления заземления и проверка состояния соединений должны выполняться регулярно, согласно регламенту технического обслуживания.

Нормативные требования

Для промышленных электроустановок сопротивление защитного заземления не должно превышать:

• 4 Ом — для электроустановок напряжением до 1 кВ с глухозаземлённой нейтралью;
• 10 Ом — для вспомогательных цепей и локальных контуров заземления;
• 1 Ом — для объектов с повышенными требованиями к электромагнитной совместимости (шкафы управления, частотные преобразователи, soft starter).

Значение сопротивления измеряется мегомметром или приборами контроля сопротивления заземляющих устройств (МСЗУ). При измерениях необходимо отключить питание, разъединить шины PE и убедиться в отсутствии посторонних токов утечки.

Рекомендуемая периодичность проверок

• Первичная проверка — проводится после монтажа, до пуска оборудования;
• Плановая проверка — не реже одного раза в 12 месяцев;
• Внеочередная проверка — после ремонта, замены кабельных трасс, расширения шкафа управления или после аварийных отключений.

Каждая проверка должна включать:

• измерение сопротивления заземляющего контура;
• визуальный осмотр болтовых соединений и состояния проводников;
• проверку целостности экрана и его заземляющего контакта;
• контроль равенства потенциалов между корпусами всех устройств в шкафу.

Результаты измерений фиксируются в журнале технического состояния электроустановки. Если сопротивление превышает норму, необходимо очистить контактные площадки, подтянуть соединения или заменить повреждённые элементы.

Также важно контролировать сопротивление экрана кабелей, особенно если soft starter подключён к системе управления через интерфейсы связи (RS-485, CANopen, Modbus). Потеря контакта экрана снижает эффективность защиты от электромагнитных наводок и делает систему уязвимой для шумов.

Практические рекомендации производителей soft starter

Практика монтажа soft starter показывает, что даже при соблюдении общих норм ПУЭ и ГОСТ 50571 ошибки в заземлении и экранировании встречаются часто. Поэтому ведущие производители оборудования — Siemens, Schneider Electric, ABB, Danfoss, HNC Electric и другие — включают в техническую документацию специальные указания, касающиеся электромагнитной совместимости и организации заземления. Эти рекомендации разработаны с учётом опыта эксплуатации тысяч промышленных установок и позволяют избежать типовых сбоев.

1. Заземление и выравнивание потенциалов

• Корпус soft starter и все металлические части шкафа должны быть соединены с общей шиной заземления (ГШЗ) короткими и прямыми проводниками.
• Сечение провода PE — не менее 6 мм² для устройств средней мощности и 10 мм² и выше для мощных установок.
• Рекомендуется использовать плоские медные шины, а не многожильные кабели: они имеют меньшую индуктивность и эффективнее отводят токи помех.
• Заземляющие проводники следует прокладывать вблизи силовых кабелей, чтобы компенсировать магнитные поля.

Производители подчёркивают: заземление должно быть выполнено по звёздной схеме, где каждая точка оборудования подключается к общей шине независимо. Это исключает разность потенциалов между корпусами устройств.

2. Экранирование сигнальных линий

• Все сигнальные кабели должны быть экранированными и иметь медную или алюминиевую оплётку с плотностью не менее 80 %.
• Экран подключается только с одной стороны — со стороны soft starter, где расположены источники высокочастотных помех.
• Нельзя соединять экраны разных кабелей между собой — каждый экран должен иметь индивидуальную точку заземления.
• При длине линии более 3 м рекомендуется использовать ферритовые кольца или фильтры ЭМС для подавления наводок.

Например, в руководствах Schneider Electric Altistart и Siemens Sirius 3RW прямо указано: экраны сигнальных кабелей должны подключаться к корпусу устройства через зажим с 360° контактом, а не через тонкий «хвостик». Такой способ обеспечивает эффективное высокочастотное заземление.

3. Размещение оборудования и кабельных трасс

• Силовые и управляющие провода прокладываются в отдельных каналах или разделяются металлическими перегородками.
• При пересечении трасс угол должен быть 90 градусов.
• Кабели, подключённые к soft starter, не должны образовывать петли или кольца, чтобы не создавать антенны для помех.
• В системах с высокой плотностью оборудования рекомендуется установка фильтра ЭМС на входе soft starter — он снижает уровень излучаемых и проводимых помех.

4. Специфика решений HNC Electric

Компания HNC Electric в своих инструкциях к серийному оборудованию указывает, что все модели soft starter должны иметь надёжное заземление корпуса и отдельное заземление для цепей управления. Кроме того, рекомендуются:

• экранированные кабели для интерфейсов связи (Modbus, RS-485, CAN и др.);
• заземление экрана с одной стороны — на стороне пускателя;
• соблюдение расстояния между силовыми и сигнальными проводами не менее 200 мм;
• использование ферритовых фильтров при длине сигнальных линий свыше 3 м.

Эти меры минимизируют риск ложных срабатываний и обеспечивают устойчивую работу soft starter в составе систем автоматизации.

Заключение

Правильное заземление и экранирование soft starter — это не просто формальное требование нормативов, а ключевой фактор надёжности всей электромеханической системы. Даже небольшие ошибки при монтаже способны привести к последствиям, которые проявятся спустя недели или месяцы эксплуатации: ложные пуски, перегрев силовых модулей, сбои связи с ПЛК и преждевременный выход устройства из строя.

Каждый soft starter — это сложное электронное устройство, работающее в условиях высоких токов и электромагнитных помех. Поэтому инженеру или монтажнику важно соблюдать все рекомендации производителя и стандарты электромагнитной совместимости. Правильная организация заземления, использование качественных экранированных кабелей, разделение сигнальных и силовых трасс, а также регулярная проверка состояния контура заземления — это не дополнительные опции, а необходимые меры инженерной безопасности.

Кроме того, применение оригинальных комплектующих и соблюдение схем подключения, указанных в руководствах (в том числе для soft starter HNC Electric, ABB, Schneider Electric, Siemens, Danfoss), позволяет гарантировать стабильную работу системы и соответствие требованиям ПУЭ и ГОСТ 50571.

Именно внимание к деталям — качественный контакт PE, корректно подключённый экран, короткий путь заземления, чистый корпус без краски под клеммой — отличает надёжный промышленный монтаж от опасного компромисса.
