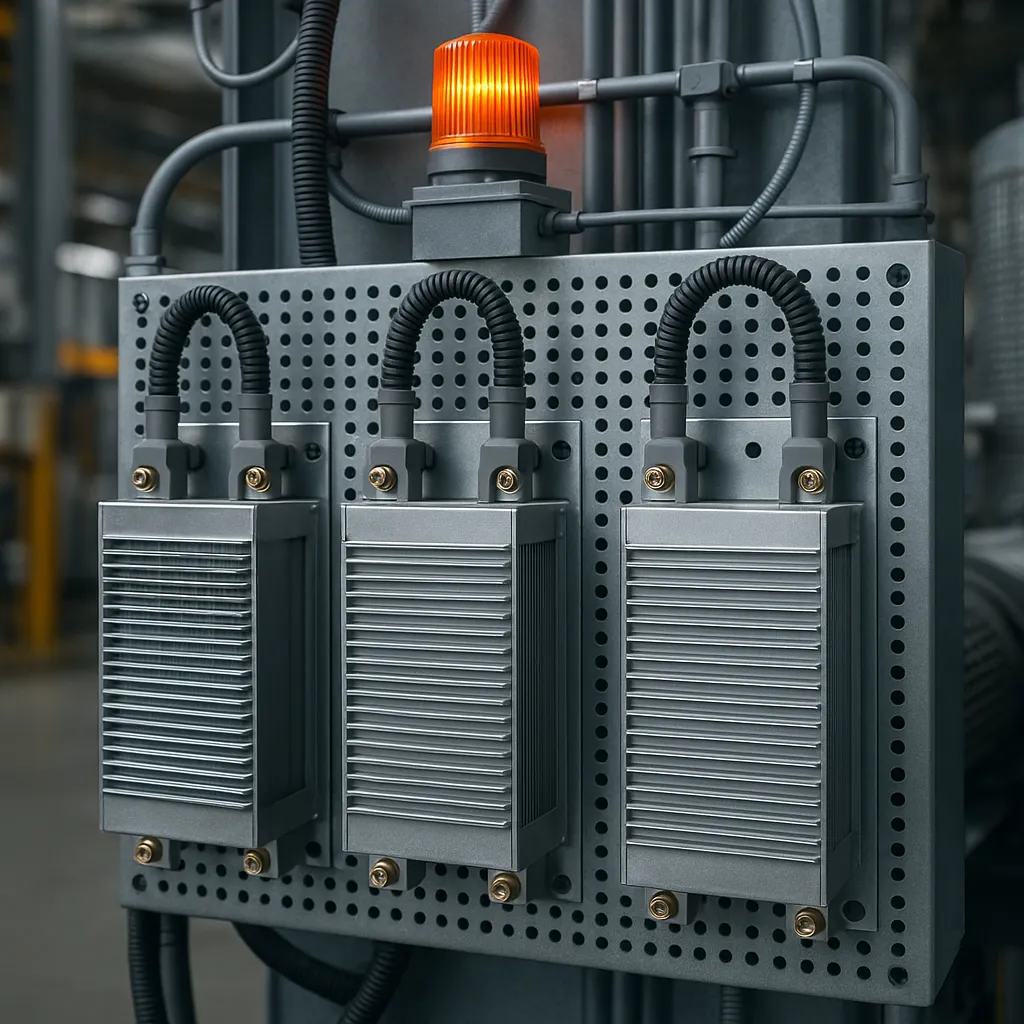

Размещение тормозных резисторов на производстве: охлаждение, расстояния, безопасность

Тормозной резистор — это обязательный элемент во многих приводных системах, в частности в составе частотных преобразователей (ПЧ) и сервоприводов, где используется динамическое торможение. Его основная задача — рассеивание избыточной энергии, возникающей при замедлении двигателя, в виде тепла. В процессе работы он может разогреваться до температур, превышающих 200–300 °C, что делает его размещение критичным элементом инженерного проектирования.

В производственной среде, особенно в условиях ограниченного пространства (шкафы, машинные ниши, кабельные короба), резисторы нередко монтируются без должного расчёта по теплоотводу, расстояниям и требованиям безопасности. Это приводит к локальному перегреву, выходу оборудования из строя, а в некоторых случаях — даже к возгоранию и поражению персонала током или тепловым ожогом.

Цель данной статьи — подробно разобрать инженерные и нормативные требования к размещению тормозных резисторов на производстве, дать рекомендации по установке, охлаждению, расчётам расстояний, а также рассмотреть типовые ошибки, которые встречаются на практике.

В последующих разделах мы рассмотрим:

• принцип действия тормозных резисторов;
• требования нормативных документов и производителей;
• практические аспекты монтажа, включая охлаждение, зазоры и защиту;
• реальные примеры успешных и ошибочных решений.

Принцип работы тормозного резистора

Тормозной резистор (или динамический резистор) используется в электроприводах, где требуется быстрая остановка или замедление электродвигателя, особенно в системах с высокой инерцией. Это может быть подъемное оборудование, ЧПУ-станки, конвейеры, крановые механизмы, текстильные и упаковочные линии.

При торможении вращающегося электродвигателя он начинает работать как генератор: энергия, накопленная во вращающихся массах, преобразуется в электрическую. Частотный преобразователь (ПЧ) перенаправляет эту энергию обратно в звено постоянного тока. Если эту энергию не поглотить, произойдёт рост напряжения, способный повредить как сам преобразователь, так и другие элементы системы.

Чтобы этого избежать, в схему включается тормозной резистор, который:

• принимает избыточную энергию с шины постоянного тока;
• преобразует её в тепло за счёт активного сопротивления;
• обеспечивает стабильность и управляемость торможения;
• защищает ПЧ от перенапряжения.

Реализация этого процесса требует использования тормозного модуля (встроенного или внешнего), который отслеживает уровень напряжения на звене постоянного тока и замыкает цепь на резистор, как только напряжение превышает заданный порог.

Важные параметры тормозного резистора:

• Сопротивление (Ом) — определяет скорость рассеяния энергии;
• Номинальная мощность (Вт или кВт) — сколько тепла может рассеивать в непрерывном режиме;
• Пиковая мощность и длительность импульса — критичны при повторно-кратковременных нагрузках;
• Тип исполнения — с естественным охлаждением, с оребрением, с вентилятором.

Простой пример:
Если масса вращается и останавливается за 2 секунды, выделяется 3 кДж тормозной энергии. Если резистор рассчитан только на 500 Вт непрерывной мощности — его нужно правильно разместить и охладить, чтобы избежать перегрева при повторных срабатываниях.

Итог: тормозной резистор является критическим компонентом системы электропривода, играющим ключевую роль в защите оборудования и управлении динамикой. Однако его способность эффективно работать зависит не только от номиналов, но и от условий размещения, охлаждения и расчётов тепловой нагрузки, что рассматривается далее.

Требования к условиям размещения (нормативная база)

Грамотное размещение тормозных резисторов в производственных условиях определяется не только техническими рекомендациями производителей, но и рядом нормативных документов, регламентирующих пожарную безопасность, электробезопасность и тепловые характеристики электрооборудования.

Основные источники требований:

• ПУЭ (Правила устройства электроустановок), глава 1.1, 1.7, 2.1, 2.5;
• ГОСТ IEC 60529-2013 — степени защиты корпусов (IP-классы);
• ГОСТ Р 51321.1-2007 — распределительные устройства и комплектные низковольтные устройства;
• Технические руководства производителей резисторов и ПЧ (ABB, Danfoss, Schneider, HNC и др.).

Основные условия, которые необходимо соблюдать при размещении:

1. Температурный диапазон

• Рабочая температура большинства резисторов: от –10 °C до +40 °C (расчётная зона);
• При повышении температуры окружающей среды требуется корректировка мощности вниз;
• Запрещено устанавливать вблизи источников внешнего нагрева (например, над отопительными приборами).

2. Отвод тепла

• Рассеивание происходит только при свободной циркуляции воздуха;
• Не допускается блокировка воздушных потоков — вентиляционные проёмы должны быть открыты;
• При установке в шкафу: обязательно наличие принудительной вентиляции или тепловой изоляции от других компонентов.

3. Влажность и запылённость

• При установке в пыльных/влажных помещениях использовать резисторы в корпусах не ниже IP54, в идеале — IP65;
• Исключить скопление пыли и влаги на корпусе, особенно при вертикальной установке.

4. Вибрации и монтаж

• Резисторы монтируются на жёсткие металлические основания, обеспечивающие надёжную теплопередачу;
• Не допускается установка на поверхности с вибрацией без виброразвязки;
• Используются термостойкие прокладки или изоляторы, если крепление идёт к панелям оборудования.

5. Электробезопасность

• Металлический корпус тормозного резистора должен быть заземлён;
• Подключение осуществляется термостойкими кабелями, с учётом температурных режимов (минимум 105 °C);
• Расстояние до токопроводящих и кабельных трасс — не менее 200 мм в стороны, 300 мм вверх.

Рекомендация:

Перед монтажом тормозных резисторов необходимо согласовать проект размещения с инженером по охране труда и специалистом по промышленной безопасности, особенно если оборудование размещается вне шкафов или на производственной площадке с доступом персонала.

Влияние тепловыделения: расчёты и реальность

Тормозной резистор по своей сути — это нагревательный элемент, предназначенный для рассеивания тормозной энергии в виде тепла. В процессе интенсивной работы температура его корпуса может достигать 250–350 °C, а в пике — до 500 °C (в зависимости от конструкции и материала). Это делает тепловыделение основным фактором риска, особенно в условиях ограниченного пространства или неправильного размещения.

Тепловая мощность: теория и практика

Тормозная энергия (W), которую необходимо рассеять, рассчитывается по формуле:

W = 0,5 × J × ω²
где J — момент инерции, ω — угловая скорость ротора

Для оценки мощности резистора обычно используется:

P = W / t,
где t — длительность торможения (сек).

Если торможение повторяется, учитывается средняя мощность на цикл с коэффициентом использования.

Пример:

• Масса нагрузки — 100 кг
• Частота вращения — 1500 об/мин
• Время торможения — 3 с
• Цикл повторяется каждые 30 с

Резистор должен быть рассчитан на рассеиваемую мощность в десятки или сотни ватт, в зависимости от точной конфигурации. При этом корпус будет интенсивно нагреваться, даже если резистор работает не постоянно.

Последствия перегрева

Если не учесть тепловую нагрузку:

• Резистор выходит из строя: обрыв, деформация, разрушение изоляции;
• Температура распространяется на соседние устройства — ПЧ, кабели, панели;
• Резко снижается ресурс всего шкафа (каждые +10 °C сокращают срок службы компонентов на 50%);
• Повышается риск воспламенения окружающих материалов.

Факторы, усиливающие тепловую нагрузку:

• Недостаточная вентиляция
• Монтаж в закрытом корпусе
• Слишком короткие интервалы между торможениями
• Плотная компоновка оборудования
• Установка рядом с кабелями или органами управления

Технические рекомендации по расчётам

• Перед выбором резистора необходимо рассчитать среднюю и пиковую тепловую мощность;
• Учесть режимы работы привода — инерция, длительность цикла, паузы;
• При повторно-кратковременных нагрузках использовать резисторы с повышенной пиковой мощностью и эффективным охлаждением;
• Оценивать не только электрические характеристики, но и механические/тепловые нагрузки на место установки.

Вывод:
Тепловыделение тормозного резистора — это не побочный эффект, а главная инженерная задача, требующая точного расчёта и продуманного размещения. Без этого невозможно обеспечить надёжную и безопасную работу всей приводной системы.

Типовые ошибки при размещении и их последствия

Несмотря на кажущуюся простоту монтажа тормозного резистора, на практике инженеры и электромонтажные организации часто допускают систематические ошибки, которые становятся причиной перегрева, снижения ресурса оборудования и угрозы безопасности персонала.

Рассмотрим самые распространённые ошибки и их последствия.

1. Монтаж внутри шкафа без вентиляции

Ошибка: размещение тормозного резистора внутри распределительного шкафа рядом с частотным преобразователем, ПЛК или блоками питания.

Последствия:

• накопление тепла внутри шкафа;
• перегрев ПЧ и снижение его срока службы;
• срабатывание аварийной защиты по температуре;
• деформация или разрушение внутренних компонентов.

2. Отсутствие зазоров до кабелей и оборудования

Ошибка: монтаж резистора вплотную к другим компонентам или кабельным лоткам.

Последствия:

• оплавление изоляции кабелей;
• увеличение риска короткого замыкания;
• невозможность естественного теплообмена;
• повреждение пластиковой арматуры, сенсоров и модулей.

3. Крепление на горючие или деформируемые поверхности

Ошибка: установка резистора на пластиковые панели, ДСП, ЛДСП, полиуретановые листы, непроверенные металлоконструкции.

Последствия:

• воспламенение при длительном торможении;
• повреждение несущей конструкции;
• нарушение устойчивости монтажа (откручивание, смещение, падение).

4. Отсутствие заземления корпуса

Ошибка: пренебрежение подключением заземляющего провода к корпусу резистора.

Последствия:

• поражение током при утечке;
• нарушение норм ПУЭ и ГОСТ;
• отказ сертификации электроустановки при проверке.

5. Размещение над кабельными трассами или элементами автоматики

Ошибка: вертикальное размещение резистора с выходом тепла вверх на компоненты управления или жгуты.

Последствия:

• плавление и короткое замыкание в силовых линиях;
• срабатывание защит оборудования;
• необходимость полной замены кабелей после аварии.

6. Неправильный выбор места на объекте (влага, пыль, вибрация)

Ошибка: установка резистора в условиях, где нет защиты от влаги, загрязнения, механических колебаний.

Последствия:

• окисление и пробой изоляции;
• разрушение корпуса и утрата теплопередачи;
• повышенный риск дугового пробоя и разрушения резистора.

7. Отсутствие анализа тепловых потоков

Ошибка: установка резисторов по принципу «куда влезло», без учёта направлений воздушных потоков и инерции нагрева.

Последствия:

• локальные зоны перегрева;
• невозможность естественного охлаждения;
• увеличение времени остывания между циклами;
• выход оборудования за пределы температурного режима.

Итог:
Каждая из перечисленных ошибок — не просто техническая недоработка, а потенциальный источник аварийной ситуации, простоя оборудования и ущерба для предприятия.
Все перечисленные сценарии можно предотвратить при соблюдении рекомендаций по размещению, расчётах тепловой мощности и внимательном отношении к монтажу.

Рекомендации по размещению на объекте

Правильное размещение тормозных резисторов — это ключевой фактор, определяющий их долговечность, безопасность и эффективность работы. Ниже представлены основные рекомендации, проверенные на практике, которые необходимо учитывать при проектировании и монтаже.

1. Устанавливайте на открытых поверхностях с хорошей вентиляцией

• Размещайте резистор вне шкафа, на монтажной панели, несущей конструкции или стене;
• Обеспечьте свободный доступ воздуха со всех сторон — особенно сверху и снизу (для естественной конвекции);
• Не допускайте установки в «глухих» нишах, около потолков, под трубами и т. п.

2. Обеспечьте безопасные расстояния

Минимальные рекомендованные расстояния от резистора до других элементов:

3. Используйте термоизолирующие прокладки и монтажные кронштейны

• При креплении к металлическим поверхностям используйте термостойкие шайбы и диэлектрические вставки, чтобы исключить тепловой контакт с корпусом;
• Применяйте выносные кронштейны, позволяющие поднять резистор на 5–10 см над опорной поверхностью;
• Избегайте крепления на крашеные панели — лак может обуглиться или разрушиться.

4. Размещайте подальше от кабелей и оборудования

• Не устанавливайте резисторы:
  • над клеммниками;
  • рядом с управляющими модулями;
  • рядом с кабелями, проложенными в гофрах;
• Прокладывайте кабели в термостойких каналах или с огнестойкой изоляцией, если рядом расположен резистор.

5. Подбирайте место по условиям среды

• В зонах с пылью, влагой и химически активной атмосферой — выбирайте герметичные модели с IP54–IP65;
• В условиях мороза — размещайте в подогреваемых зонах или учитывайте снижение мощности при низких температурах;
• Вибронагруженные установки требуют использования антивибрационных прокладок.

6. Учитывайте вес и способ крепления

• Масса резисторов средней мощности — от 3 до 15 кг;
• Не крепите «на весу» без опоры;
• Проверяйте крепёжные элементы на устойчивость к высокой температуре и вибрации.

7. Организуйте доступ для обслуживания

• Предусмотрите возможность визуального осмотра;
• Оставьте зазор для безопасного демонтажа/замены;
• Не закрывайте резистор кожухами, если это не требуется по условиям ТБ.

Вывод:
Размещение тормозного резистора — это не формальность, а результат точного расчёта, соблюдения стандартов и понимания реального теплового поведения элемента. Правильный монтаж позволяет продлить срок службы не только самого резистора, но и всей системы привода, исключая риски простоев и аварий.

Вентиляция и охлаждение

Охлаждение тормозного резистора — это обязательное условие его стабильной и безопасной работы. Основная функция вентиляции — эффективное отведение тепла, которое генерируется в процессе рассеяния энергии.
Даже кратковременные торможения могут вызвать скачок температуры на десятки градусов. Без нормального охлаждения резистор перегревается, что снижает его ресурс, нарушает тепловой баланс соседнего оборудования и увеличивает риск аварий.

1. Типы охлаждения тормозных резисторов

1.1. Естественное охлаждение (конвекция):

• Применяется в моделях с ребристым алюминиевым или керамическим корпусом;
• Эффективно при разреженной установке и свободной циркуляции воздуха;
• Требует обязательного соблюдения вертикального зазора вверх (не менее 300–500 мм).

1.2. Принудительное воздушное охлаждение:

• Используется для мощных резисторов или при плотной компоновке;
• Устанавливаются вентиляторы, направляющие воздушный поток вдоль корпуса;
• Необходим температурный контроль включения/отключения вентиляторов.

1.3. Комбинированное охлаждение:

• Включает радиаторы и вентиляторы + датчики температуры;
• Применяется в ЧПУ, подъёмных механизмах, шахтной технике и т. д.;
• Может интегрироваться в общую систему охлаждения шкафа.

2. Требования к вентиляции

• При установке в шкафу обязательно использовать продувной вентилятор с вытяжкой;
• Воздух должен двигаться снизу вверх, огибая корпус резистора;
• При горизонтальном размещении организуется поток вдоль резистора;
• Не используйте вентиляторы без фильтров — пыль снижает теплоотвод и создаёт пожароопасность;
• Минимальный расход воздуха: от 50 м³/ч на каждый кВт рассеиваемой мощности.

3. Температурный контроль

• Устанавливайте термодатчики на корпус резистора или в зоне его размещения;
• Установите автоматическое отключение резистора или привода при превышении пороговой температуры;
• Температурный предел корпуса, после которого требуется остановка: +200 °C и выше (в зависимости от модели).

4. Расчёт охлаждающей способности

При проектировании системы охлаждения учитывайте:

• Максимальную мощность резистора в пиковом режиме;
• Количество тормозных циклов в час;
• Нагрев соседнего оборудования;
• Объём и геометрию шкафа/помещения;
• Направление потока воздуха (естественная тяга или принудительный продув).

5. Дополнительные меры

• Используйте перфорированные щиты или решётки для выхода горячего воздуха;
• Не размещайте два резистора друг над другом — верхний будет перегреваться от нижнего;
• При внешней установке резистора — предусмотреть естественную продуваемость и защиту от осадков.

Вывод:
Без эффективного охлаждения даже правильно подобранный резистор может выйти из строя или спровоцировать перегрев смежных систем. Организация вентиляции и контроль температуры — это не опция, а инженерная необходимость, особенно при работе с приводами высокой мощности и частыми циклами торможения.

Электробезопасность

Тормозной резистор — это не просто пассивный компонент цепи, а источник потенциальной электрической и тепловой опасности. Несмотря на то, что сам он не генерирует напряжение, при определённых условиях на его выводах может возникать высокое напряжение, а корпус может нагреваться до температур, вызывающих ожоги при случайном прикосновении.

Обеспечение электробезопасности при его установке — обязательное требование ПУЭ и ГОСТ, и нарушение этих норм может повлечь как повреждение оборудования, так и риски для жизни и здоровья персонала.

1. Заземление корпуса

• Все металлические части корпуса тормозного резистора должны быть надежно заземлены;
• Заземление выполняется медным проводником не менее 2,5 мм² (при наличии дополнительной изоляции) или 4 мм² (без неё);
• Заземляющий провод должен иметь отдельный винтовой зажим, маркированный символом PE;
• Недопустимо использовать корпус шкафа в качестве единственного заземляющего контура — необходим отдельный контур или подключение к общей системе заземления.

2. Ограждение от случайного прикосновения

• При установке на открытых конструкциях резистор должен иметь механическую защиту от прикосновения (например, металлическую перфорированную решётку);
• Минимальное расстояние от доступных проходов — не менее 500 мм;
• На корпусе или рядом с резистором обязательно размещается предупредительная табличка:

«ОСТОРОЖНО: высокая температура и напряжение!»

3. Выбор степени защиты (IP)

• В зависимости от условий размещения используется корпус с соответствующим IP-рейтинговым исполнением:
  • IP20 — допустимо только внутри сухих и недоступных помещений;
  • IP54/IP65 — обязателен при установке в производственных цехах, на улице, в пыльных и влажных зонах;
• Конструкция должна исключать попадание пыли, влаги, стружки, капель масла внутрь корпуса, особенно в зонах с механической обработкой металлов.

4. Температурная защита персонала

• Температура на корпусе тормозного резистора может превышать 250–300 °C;
• Контакт с телом может вызвать ожоги II степени за доли секунды;
• Не допускается размещение резисторов в местах свободного прохода персонала без экранов;
• Рекомендуется установка теплоизоляционных кожухов или термозащитных щитов в проходных зонах.

5. Требования к кабелям подключения

• Используются кабели с термостойкой изоляцией (температура эксплуатации — не менее 105 °C);
• Кабели укладываются в стороне от корпуса резистора, чтобы исключить нагрев;
• Обязательно наличие маркировки и защиты от натяжения.

6. Резисторы под высоким напряжением

• В некоторых приводах резисторы подключаются напрямую к DC-шине, где напряжение может превышать 600–800 В;
• В этих случаях корпус и подключения требуют соблюдения повышенных норм изоляции и двойной защиты от случайного доступа;
• Применение герметичных корпусов и безопасных разъёмов строго обязательно.

Вывод:
Электробезопасность тормозного резистора — это не формальность, а критически важный аспект. Он должен быть заземлён, защищён, удалён от персонала и подключён в полном соответствии с нормами. Без выполнения этих условий нельзя считать систему безопасной и пригодной к эксплуатации.

Примеры размещения: хорошо и плохо

Инженерная практика показывает: качество размещения тормозного резистора напрямую влияет на безопасность, долговечность оборудования и стабильность технологических процессов. Ниже представлены реальные сценарии, иллюстрирующие удачные и неудачные подходы к установке, встречающиеся на производстве.

Пример 1. Успешное размещение: выносной монтаж на металлическом щите

Описание:

• Тормозной резистор установлен на отдельной монтажной ферме;
• Открытая продуваемая зона;
• Расстояния до других компонентов — более 500 мм;
• Организована естественная вентиляция снизу вверх;
• Резистор заземлён, проложены термостойкие кабели.

Результат:

• Резистор не перегревается даже при частых торможениях;
• Обслуживание удобно, риск перегрева — минимальный;
• Доступ персонала ограничен ограждением;
• Рабочая температура корпуса — не выше 180 °C.

Пример 2. Ошибка: размещение внутри шкафа рядом с ПЧ

Описание:

• Резистор установлен внутри шкафа на DIN-рейке;
• Расположен над преобразователем частоты;
• Отсутствует вытяжной вентилятор;
• Кабели в ПВХ-изоляции проложены вплотную.

Последствия:

• Через 3 месяца эксплуатации произошёл перегрев ПЧ;
• Повреждена изоляция кабелей, срабатывала тепловая защита;
• Замеры показали температуру в зоне резистора до 85 °C внутри шкафа;
• Требовалась полная перекомпоновка и вентиляция.

Пример 3. Удачное размещение в уличном шкафу (наружное исполнение)

Описание:

• Резистор установлен на внешней стенке металлического шкафа;
• Используется модель с IP65, защищён от осадков;
• Выход тепла — в свободную атмосферу;
• Заземлён и терморазвязан от корпуса.

Результат:

• Работает стабильно при температуре –25 … +35 °C;
• Никаких сбоев при торможении подъемных механизмов;
• Резистор служит уже более 5 лет без замены.

Пример 4. Критическая ошибка: монтаж на фанерной панели

Описание:

• Монтаж выполнен на листе ДСП внутри производственного помещения;
• Расстояние до кабельных трасс — менее 50 мм;
• Нет ограждений или предупреждающих знаков;
• Установлен в проходной зоне рядом с пультом управления.

Последствия:

• Во время длительного торможения произошло обугливание панели;
• Поднятие температуры привело к деформации корпуса;
• Зафиксировано короткое замыкание в соседней кабельной линии;
• По результатам внутренней проверки — нарушение ПУЭ и предписание о демонтаже.

Пример 5. Производственное решение с комбинированным охлаждением

Описание:

• Мощный резистор (20 кВт пиковой нагрузки) установлен в отдельном вентилируемом отсеке;
• Используется вентилятор + датчик температуры;
• При достижении +70 °C автоматически запускается продув;
• Установлены реле отключения при перегреве.

Результат:

• Тепловой режим стабилен;
• Предупреждение персонала и защита работают штатно;
• Никаких аварий или перегрева за 2 года работы.

Вывод:
Анализ практических примеров показывает: технически грамотное размещение тормозного резистора — это не только формальное соблюдение норм, но и глубокое понимание тепловых процессов, рисков для персонала и электробезопасности.

Резистор должен быть виден, охлаждён, заземлён и размещён с учётом всех факторов. Только при этих условиях он будет служить долго, безопасно и эффективно.

Заключение

Тормозной резистор — один из тех элементов, которые часто недооценивают на этапе проектирования и монтажа. В реальности же от правильности его размещения, охлаждения и подключения зависит не только эффективность рассеивания энергии, но и надежность всей приводной системы, безопасность персонала и соответствие требованиям промышленной эксплуатации.

В рамках статьи мы рассмотрели:

• Принцип действия тормозного резистора и его роль в электроприводе;
• Регламентирующие документы и нормы ПУЭ/ГОСТ, касающиеся условий размещения;
• Значение тепловых расчётов и последствия неправильного охлаждения;
• Типичные ошибки, допускаемые на объектах, и реальные примеры из практики;
• Инженерные рекомендации по монтажу, зазорам, защите и вентиляции;
• Электробезопасность как ключевое требование для промышленного применения.

Резисторы работают в условиях высокой температуры, пиковых нагрузок, электрических импульсов и резких изменений условий среды, поэтому малейшие нарушения в установке могут быстро привести к сбоям, повреждению оборудования или аварии.

Что важно помнить:

• Никогда не монтируйте резистор в шкаф без теплоотвода;
• Соблюдайте зазоры, вентиляцию и температурный контроль;
• Обеспечьте механическую защиту и заземление;
• Оценивайте не только электрические параметры, но и окружающую среду.

Грамотный подход к размещению тормозных резисторов — это не только вопрос соответствия регламенту, но и гарантия надёжности, экономии на ремонтах и защиты производственного процесса от простоев.

Перед вводом оборудования в эксплуатацию всегда проводите аудит тепловых и монтажных условий — это инвестиция в бесперебойную работу на годы вперёд.
