Настройка ПИД-регулятора в преобразователях частоты

ПИД-регулятор (пропорционально-интегрально-дифференциальный регулятор) является одним из важнейших элементов систем автоматического управления в преобразователях частоты (ПЧ). Его основная задача — обеспечение точного и стабильного поддержания требуемого технологического параметра: скорости, давления, температуры, уровня и других характеристик.

В условиях промышленной эксплуатации правильная настройка ПИД-регулятора критически влияет на эффективность работы оборудования, его надёжность, срок службы и энергопотребление. Грамотно настроенная система позволяет минимизировать колебания выходного параметра, избежать аварийных остановов и продлить ресурс привода.

Ошибочная настройка ПИД-регулятора может привести к возникновению автоколебаний, перегреву двигателя, выходу из строя механических компонентов и росту энергопотребления. На крупных объектах это приводит к значительным материальным потерям.

Принцип работы ПИД-регулятора в ПЧ

Основные компоненты ПИД-регулирования

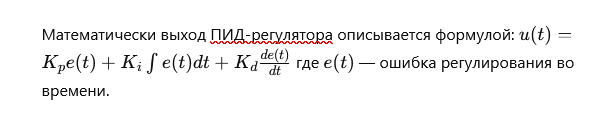

ПИД-регулятор вычисляет управляющее воздействие по следующему принципу:

Пропорциональная составляющая (P) — увеличивает управляющее действие пропорционально величине текущей ошибки.
Интегральная составляющая (I) — компенсирует накопленные отклонения за время, устраняя постоянную ошибку.
Дифференциальная составляющая (D) — компенсирует резкие изменения ошибки, сглаживая переходные процессы.

Особенности ПИД-регуляции в преобразователях частоты

В ПЧ ПИД-регулятор обычно используется для обратной связи по току, скорости или внешнему датчику процесса. Примеры:

поддержание постоянного давления в насосных установках;
стабилизация скорости вращения на конвейерах;
регулирование температуры в печах.

Различные ПЧ имеют свои особенности реализации ПИД-регуляторов: фиксированные коэффициенты, адаптивное регулирование, наличие предустановленных режимов автонастройки.

Где применяется ПИД-регулирование в преобразователях частоты

Типовые области применения

Насосные станции
- Регулирование давления воды или теплоносителя.
Вентиляционные системы
- Управление скоростью вентиляторов для поддержания постоянного расхода воздуха.
Конвейеры
- Точная регулировка скорости транспортировки материалов.
Станки и производственные линии
- Поддержание заданной скорости шпинделя или подачи заготовок.
Климатическое оборудование
- Регулирование температуры через управление компрессорами и вентиляторами.

Особые условия применения

В высокоточных приложениях, например, в химической промышленности или фармацевтике, требования к качеству регулирования значительно выше, и настройка ПИД-регулятора должна учитывать динамику системы и внешние воздействия.

Основные этапы настройки ПИД-регулятора

1. Подготовка оборудования

Проверка всех механических соединений.
Проверка работоспособности датчиков и исполнительных механизмов.
Настройка базовых параметров преобразователя частоты (например, частоты несущего сигнала, пределов тока).

2. Установка начальных параметров

Обычно рекомендуется начать с нулевых значений интегральной и дифференциальной составляющих и подобрать коэффициент пропорциональности до достижения приемлемого качества регулирования.

3. Проведение тестовых запусков

Постепенное изменение задания.
Наблюдение за динамикой системы: амплитудой колебаний, временем переходного процесса.

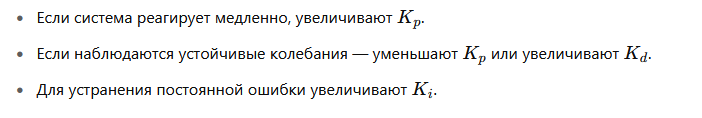

4. Корректировка параметров

Отсутствие этапа тестирования и анализа реакции системы может привести к скрытым дефектам, проявляющимся только при длительной эксплуатации или резких изменениях нагрузки.

Методы настройки ПИД-регулятора

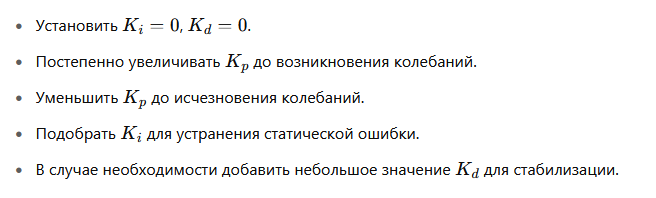

Ручная настройка (метод последовательных приближений)

Алгоритм:

Автоматическая настройка

Преобразователь частоты выполняет серию тестов, анализирует поведение системы и рассчитывает оптимальные коэффициенты.

Преимущества:

Быстрая настройка.
Минимизация ошибок оператора.

Недостатки:

Меньшая точность по сравнению с ручной настройкой в специфичных задачах.

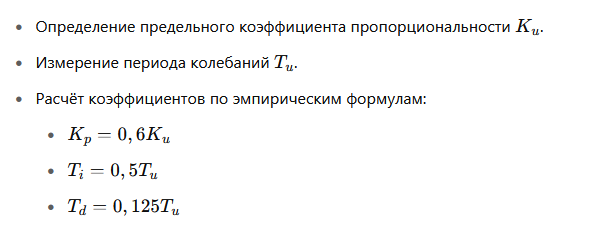

Метод Зиглера-Николса

Широко используемый классический метод:

Применение шаблонных методов без учёта инерционных свойств конкретного оборудования может привести к неточности регулирования или даже аварийным режимам.

Типичные ошибки при настройке и их последствия

Завышенные коэффициенты

Сильные колебания выходного параметра.
Перегрев двигателя из-за частых изменений нагрузки.
Повышенный износ подшипников и механических соединений.

Заниженные коэффициенты

Медленная реакция на изменение задания.
Увеличение времени переходных процессов.
Невозможность стабильно поддерживать требуемое значение.

Игнорирование характеристик объекта управления

Ошибки в подборе коэффициентов.
Неучёт времени запаздывания приводной системы.
Неверная оценка внешних возмущений.

Отсутствие верификации настроек

Рабочая точка может быть стабильной только в узком диапазоне условий.
Срыв регулирования при изменении нагрузки.
