Как проектировать HMI под роли оператора, наладчика и инженера

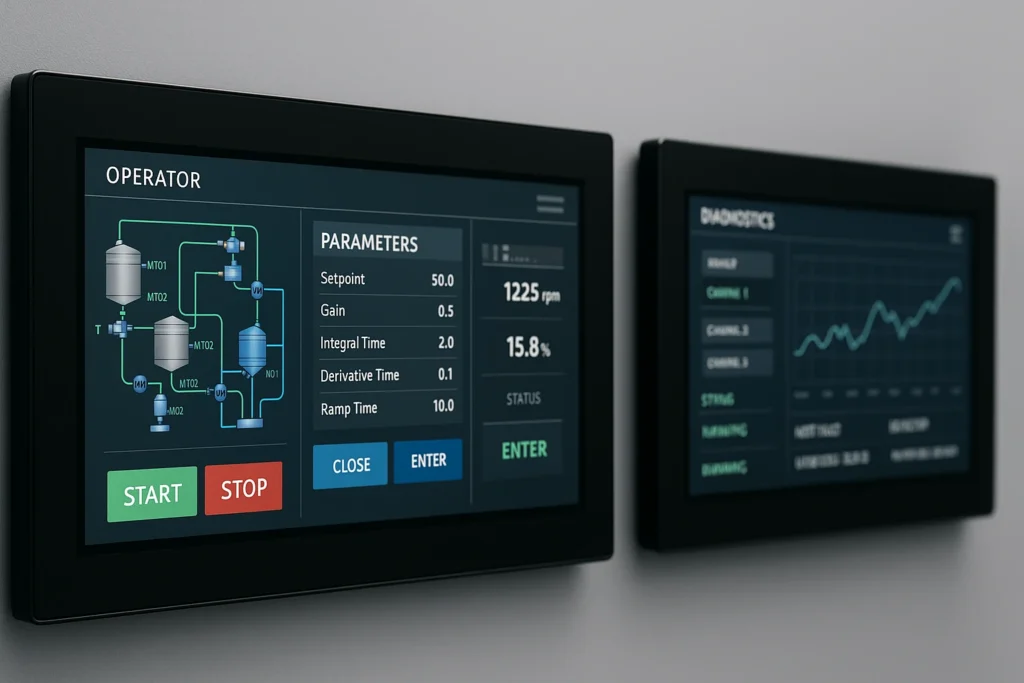

Системы автоматизации всё чаще опираются на интерфейсы HMI (Human Machine Interface) — человеко-машинные панели, с помощью которых персонал управляет оборудованием, контролирует технологические процессы и реагирует на отклонения. От качества дизайна HMI напрямую зависят производительность, безопасность и стабильность технологической линии.

Основная проблема многих систем — универсальный интерфейс для всех пользователей. На одном экране оператор запускает и останавливает оборудование, наладчик корректирует параметры, а инженер пытается выполнить диагностику. Такой подход приводит к перегруженным экранам, сложной навигации и росту вероятности ошибок. Грамотный дизайн HMI предполагает разделение интерфейсов по ролям, где каждая категория персонала видит только ту информацию, которая необходима для выполнения своих задач.

Типичные роли пользователей и их взаимодействие с HMI представлены ниже:

Такой подход не только повышает эргономику системы, но и исключает ситуации, когда неквалифицированный персонал случайно изменяет критические настройки оборудования. Правильная архитектура интерфейсов HMI — это вопрос надёжности и безопасности, а не просто визуального удобства.

Особенности проектирования HMI в промышленной среде

Интерфейсы HMI (Human Machine Interface) в промышленной автоматике принципиально отличаются от пользовательских экранов офисных или бытовых систем. Если в обычном интерфейсе важны эстетика и интерактивность, то в промышленном — приоритетом являются надёжность, читаемость и устойчивость к ошибкам. Каждое действие оператора напрямую влияет на работу реального оборудования, поэтому интерфейс должен быть предельно логичным, безопасным и предсказуемым.

Главная цель HMI — обеспечить эффективное взаимодействие человека и машины. Это не просто «дисплей управления», а инструмент, через который оператор контролирует технологический процесс, наладчик производит настройку и диагностику, а инженер оценивает эффективность оборудования.

Ключевые принципы проектирования промышленного HMI:

1. Безопасность действий пользователя. Любое управляющее действие должно быть подтверждено — например, кнопкой “Подтвердить” или вводом пароля.
2. Информационная чёткость. Только актуальные данные: без визуального шума, лишней графики и декоративных элементов.
3. Скорость восприятия. Цвета, иконки и значения должны считываться мгновенно, без необходимости анализа.
4. Последовательность логики. Все экраны оформляются по единому шаблону: одинаковые цвета, кнопки и расположение элементов.
5. Устойчивость к ошибкам. Интерфейс не должен позволять выполнить потенциально опасное действие без подтверждения или прав доступа.

Ниже представлена таблица, отражающая отличия между бытовыми интерфейсами и промышленными HMI:

Эти принципы лежат в основе всех современных систем визуализации — от простых панелей управления насосами до комплексных SCADA-платформ. Даже мелкие отклонения от логики стандарта могут привести к путанице у персонала, особенно в условиях высокой нагрузки или аварийной ситуации.

Проектирование HMI должно учитывать не только структуру оборудования, но и человеческий фактор — кто и как будет взаимодействовать с системой. Поэтому перед созданием экранов важно определить роли пользователей и их задачи, а уже затем формировать логику навигации, цветовую палитру и визуальные элементы.

Роль наладчика: доступ к параметрам и тестовым режимам

Наладчик — это специалист, который отвечает за ввод оборудования в эксплуатацию, проверку его работы, калибровку и тестирование всех узлов. Для этой категории пользователей HMI должен предоставлять расширенные функции управления и диагностики, недоступные оператору, но при этом защищённые от случайных изменений.

Интерфейсы наладочного уровня — это не рабочие экраны постоянного наблюдения, а вспомогательные панели для настройки и отладки. На этих экранах наладчик должен иметь возможность вручную управлять приводами, изменять параметры ПИД-регуляторов, тестировать работу датчиков и выполнять проверку сигналов ввода-вывода (I/O).

Основные требования к интерфейсам наладочного уровня:

1. Разграничение доступа. Вход на экраны наладчика выполняется по паролю или через RFID-карту, чтобы исключить доступ оператора. Уровни прав должны быть прописаны в системе и защищены от несанкционированного изменения.
2. Группировка параметров по подсистемам. Настройки и значения должны быть логически сгруппированы — механика, пневматика, электроника, приводы, датчики и т. д. Это сокращает время поиска нужного параметра.
3. Режим ручного управления. Возможность поштучного включения исполнительных механизмов — пуск двигателей, клапанов, вентиляторов, насосов — для проверки без запуска всего оборудования.
4. Отображение диагностической информации. Интерфейс должен показывать реальные сигналы с датчиков, состояния дискретных входов/выходов, токи и напряжения приводов.
5. Контекстные подсказки и инструкции. Каждое поле ввода параметра должно иметь пояснение или ограничение допустимого диапазона, чтобы предотвратить ввод некорректных данных.
6. Функции записи и отката настроек. После наладки система должна сохранять параметры, а инженер — иметь возможность вернуть значения к исходным (по умолчанию).

Наладочный интерфейс — это инструмент диагностики, и он должен быть функциональным, но не перегруженным. Важно, чтобы наладчик быстро понимал, какие сигналы активны, какие параметры корректируются и как это влияет на оборудование в реальном времени.

В отличие от экранов оператора, где управление ограничено, интерфейсы наладчика допускают вмешательство в работу оборудования. Поэтому особое внимание уделяется безопасности — ручные действия должны выполняться только при отключенных автоматических режимах, а все критические команды — иметь подтверждение.

Роль инженера: глубокая диагностика и обслуживание

Инженер по автоматизации или обслуживанию оборудования — это пользователь, который отвечает за надёжность работы системы в долгосрочной перспективе. Его задачи включают анализ данных, диагностику неисправностей, обновление программного обеспечения, настройку сетевых параметров и восстановление системы после сбоев. Поэтому интерфейсы HMI для инженера должны быть максимально информативными и гибкими, но при этом доступ к ним должен быть строго ограничен.

Инженерный уровень интерфейса HMI — это верхний уровень доступа, предоставляющий полную видимость оборудования и всех технологических параметров. Такой интерфейс не предназначен для повседневного использования, а применяется при наладке, техническом обслуживании и разборе аварийных ситуаций.

Ключевые особенности интерфейсов инженерного уровня:

1. Расширенная навигация и детализация данных.
   Инженер должен иметь возможность перехода на любой уровень структуры оборудования — от общего состояния до отдельных датчиков и приводов. Для этого используются многоуровневые карты установки, вкладки и всплывающие окна с детализацией сигналов.
2. Отображение аналоговых и трендовых данных.
   Интерфейс должен поддерживать визуализацию аналоговых сигналов, архивных данных и графиков изменения параметров во времени. Это необходимо для анализа причин аварий и оптимизации режимов работы.
3. Журналы событий и действий пользователей.
   В HMI инженерного уровня обязательно присутствует история всех действий — кто и когда изменил параметр, запустил механизм или сбросил тревогу. Это помогает в анализе ошибок и расследовании инцидентов.
4. Настройки сети и коммуникаций.
   В инженерных экранах предусмотрен доступ к IP-адресам, интерфейсам связи (Ethernet, Modbus, Profibus, CAN), а также возможность тестирования обмена данными с ПЛК или SCADA-системой.
5. Диагностика аппаратных модулей.
   Инженеру необходим доступ к статусам модулей ввода/вывода, состоянию питания, температуре и перегрузкам каналов. Эти данные помогают вовремя выявлять деградацию оборудования.
6. Функции резервирования и восстановления.
   Интерфейс должен позволять сохранять и восстанавливать конфигурации, экспортировать параметры в файл, выполнять обновление прошивок и резервное копирование.

В отличие от экранов оператора и наладчика, инженерные интерфейсы часто не имеют ограничений на изменение параметров. Однако для защиты системы применяются многоуровневая авторизация и регистрация действий. Вход в инженерный раздел выполняется только по персональному паролю или смарт-карте, а каждое действие фиксируется в журнале.

Такая структура не только защищает оборудование от случайных изменений, но и повышает прозрачность обслуживания — инженер может анализировать тренды, сопоставлять их с действиями персонала и принимать решения на основе данных, а не предположений.

Цветовая иерархия и визуальные стандарты для HMI

Цвет — один из главных инструментов восприятия информации на экранах HMI. От того, как применяются цвета, зависит скорость реакции пользователя, точность оценки состояния оборудования и общая читаемость интерфейса. Однако в промышленном дизайне использование цвета подчинено строгим правилам. Если офисные и потребительские интерфейсы допускают визуальное разнообразие, то для HMI действует принцип: цвет используется только для передачи смысла, а не для украшения.

Современные стандарты (ISA-101, ISO 9241, Siemens HMI Style Guide, Schneider Electric Visualization Standards) определяют, что количество цветов в интерфейсе должно быть минимальным — не более пяти базовых оттенков, каждый из которых имеет чёткое значение. Это снижает визуальный шум и исключает путаницу.

Рекомендованная цветовая палитра для HMI:

• Зелёный — нормальная работа оборудования;
• Жёлтый (оранжевый) — предупреждение, требующее внимания;
• Красный — аварийное состояние или критическая ошибка;
• Серый / синий нейтральный — неактивное состояние или фон;
• Голубой / бирюзовый — информационные сообщения, интерфейсные элементы.

Кроме цветов, важно соблюдать иерархию визуальных элементов:

• Крупные яркие объекты должны обозначать активные элементы управления (например, “Пуск”, “Стоп”).
• Средний уровень контраста используется для параметров и текущих значений.
• Низкий контраст (приглушённые оттенки) — для фона, декоративных рамок и областей без активных данных.

Такая иерархия помогает пользователю интуитивно выделять главное и не отвлекаться на второстепенные элементы.

Также особое внимание уделяется стабильности восприятия: одни и те же цвета и иконки должны иметь одинаковое значение на всех экранах. Например, красный индикатор всегда обозначает аварию, а зелёный — работу. Нарушение этого принципа приводит к замешательству и ошибочным действиям персонала.

Визуальные стандарты также касаются типографики и формы элементов. Рекомендуется использовать беззасечные шрифты (Arial, Roboto, Segoe UI), шрифтовой размер не менее 16 pt для параметров и 20–24 pt для заголовков. Элементы интерфейса должны быть выровнены по сетке, а анимации — ограничены, чтобы не отвлекать внимание оператора.

Следует избегать «трёхмерных» кнопок, теней и градиентов — в промышленном HMI это считается устаревшим подходом. Современный интерфейс должен быть плоским, контрастным и функциональным.

Навигация, структура экранов и управление доступом

Даже самый продуманный интерфейс HMI теряет эффективность, если в нём отсутствует логичная структура и простая навигация. Пользователь должен интуитивно понимать, где он находится, какие функции доступны и как вернуться к предыдущему экрану. Ошибки навигации становятся особенно опасными при авариях, когда оператору требуется быстро найти источник проблемы.

Хорошая структура HMI строится по принципу иерархии экранов, где каждый уровень соответствует определённой роли или типу задачи. Это делает интерфейс предсказуемым и безопасным.

Типовая структура экранов HMI:

• Уровень 1 — операторский. Главный экран, экран состояния оборудования, тревоги, журнал сообщений. Используется для ежедневной работы и наблюдения.
• Уровень 2 — наладочный. Настройки параметров, тестовые режимы, ручное управление, контроль сигналов ввода/вывода.
• Уровень 3 — инженерный. Конфигурация системы, архивы, тренды, обновления прошивок, диагностика и логирование действий.

Для повышения удобства рекомендуется использовать единые принципы навигации:

1. На каждом экране должно быть видно текущее состояние системы (например, индикатор «Работа / Авария / Стоп»).
2. В верхней части интерфейса — название экрана и путь навигации (breadcrumb), чтобы пользователь понимал контекст.
3. Кнопка «Назад» или «Главный экран» должна быть доступна на любом уровне.
4. Навигационные элементы (меню, вкладки, кнопки перехода) должны находиться на одинаковом месте на всех страницах.
5. Для критических экранов (например, “Ручное управление”) должно появляться подтверждение при выходе, чтобы исключить случайное переключение.

Не менее важно организовать систему управления доступом. Каждый пользователь должен видеть только те экраны, которые соответствуют его уровню ответственности:

• Оператор — доступ к управлению и визуализации;
• Наладчик — доступ к параметрам и тестовым функциям;
• Инженер — полный доступ, включая сервисные и сетевые настройки.

Для реализации разграничения используются пароли, RFID-карты, токены или пользовательские учётные записи. Система должна автоматически фиксировать вход, выход и все действия пользователя в журнале событий.

Кроме этого, необходимо предусмотреть автоматическую блокировку экрана при длительном бездействии. Это предотвращает несанкционированный доступ, если панель осталась без присмотра.

Хорошо спроектированная структура экранов HMI позволяет любому пользователю быстро ориентироваться в системе и действовать без ошибок. На уровне навигации реализуется принцип «три клика» — любой параметр или функция должны быть доступны не более чем за три шага от главного экрана.

Практические рекомендации по проектированию HMI под разные роли

Создание HMI-интерфейсов для промышленного оборудования — это инженерная задача, требующая системного подхода. Ошибки, допущенные на этапе проектирования, проявляются уже в эксплуатации: перегруженные экраны, непонятные обозначения, сложная навигация, невозможность быстро устранить неисправность. Чтобы избежать этих проблем, проектирование HMI следует начинать не с графики, а с анализа ролей пользователей и их сценариев взаимодействия с системой.

1. Определение ролей и задач до начала проектирования

Прежде чем приступить к разработке экранов, необходимо определить, кто будет работать с системой: оператор, наладчик, инженер, технолог. Для каждой роли создаются отдельные сценарии — какие параметры пользователь должен видеть, какие может изменять, какие действия доступны. Это определяет структуру HMI и уровень доступа к данным.

2. Формирование архитектуры интерфейса

После анализа ролей формируется иерархия экранов. На первом уровне располагаются общие экраны состояния и тревог, на втором — страницы наладки и диагностики, на третьем — инженерные настройки и архивы. Важно, чтобы структура оставалась интуитивной и логичной, даже если система со временем расширяется.

3. Использование шаблонов и визуальных стилей

Рекомендуется применять единый стиль оформления, согласованный со стандартами ISA-101 или внутренними корпоративными гайдлайнами. Единые цвета, иконки, шрифты и расположение элементов повышают читаемость и ускоряют обучение персонала. При работе с несколькими установками унифицированный интерфейс упрощает адаптацию.

4. Тестирование с участием конечных пользователей

Перед внедрением интерфейс должен пройти практическое тестирование с реальными операторами и наладчиками. На этом этапе проверяется логика навигации, читаемость параметров, корректность цветовой индикации и доступность критических функций. Лучше выявить недочёты на этапе макета, чем в реальной эксплуатации.

5. Документирование и контроль версий

Каждый проект HMI должен сопровождаться документацией: структура экранов, уровни доступа, назначение кнопок, таблица сигналов. Это необходимо для обслуживания, обновлений и последующих модернизаций системы. Все изменения в интерфейсе фиксируются в журнале версий, чтобы исключить риск несогласованных корректировок.

6. Поддержание принципа “минимальной достаточности”

Каждый элемент на экране должен иметь смысл. Если показатель не используется в работе или не несёт управленческой функции — его лучше убрать. Чем меньше отвлекающих элементов, тем выше концентрация пользователя на главных показателях.

Заключение

Грамотный дизайн HMI — это не вопрос эстетики, а элемент инженерной безопасности и эффективности производства. Современные системы автоматизации требуют интерфейсов, которые учитывают различия в задачах и уровне подготовки пользователей. Оператору нужен понятный и защищённый экран управления, наладчику — доступ к параметрам и тестовым режимам, инженеру — глубокая диагностика и средства обслуживания.

Разделение интерфейсов по ролям не только снижает риск ошибочных действий, но и повышает надёжность оборудования. Каждый пользователь получает доступ ровно к тем функциям, которые ему необходимы для выполнения задач, а система при этом остаётся защищённой от случайных или неквалифицированных вмешательств.

Внедрение принципов структурированного HMI-дизайна помогает сократить время реакции персонала, повысить производительность, улучшить читаемость экранов и минимизировать ошибки, связанные с человеческим фактором. Это напрямую влияет на надёжность всей технологической линии и безопасность производства.
