Индуктивный датчик приближения

Индуктивный датчик приближения — это бесконтактное устройство, предназначенное для обнаружения металлических объектов без физического контакта с ними. Такие датчики широко применяются в промышленной автоматике для контроля положения, наличия деталей и работы механизмов.

Ключевая особенность индуктивного датчика — реакция исключительно на металл. Он не срабатывает на пластик, дерево, жидкость или другие неметаллические материалы, что делает его надёжным и предсказуемым в условиях производства.

Зачем применяются индуктивные датчики

Индуктивные датчики используются в ситуациях, где требуется:

• обнаруживать металлические детали без износа;

• работать в пыльной, загрязнённой или влажной среде;

• исключить механический контакт и удары;

• обеспечить высокую повторяемость срабатывания.

За счёт отсутствия движущихся частей такие датчики отличаются высокой надёжностью и длительным сроком службы.

Где применяются индуктивные датчики приближения

На практике индуктивные датчики используются:

• на конвейерных линиях — для контроля наличия металлических изделий;

• в станках — для позиционирования и фиксации узлов;

• в автоматических линиях сборки;

• в упаковочном оборудовании;

• в системах безопасности и контроля положения.

Их популярность объясняется простотой интеграции и устойчивостью к внешним воздействиям.

Принцип работы индуктивного датчика приближения

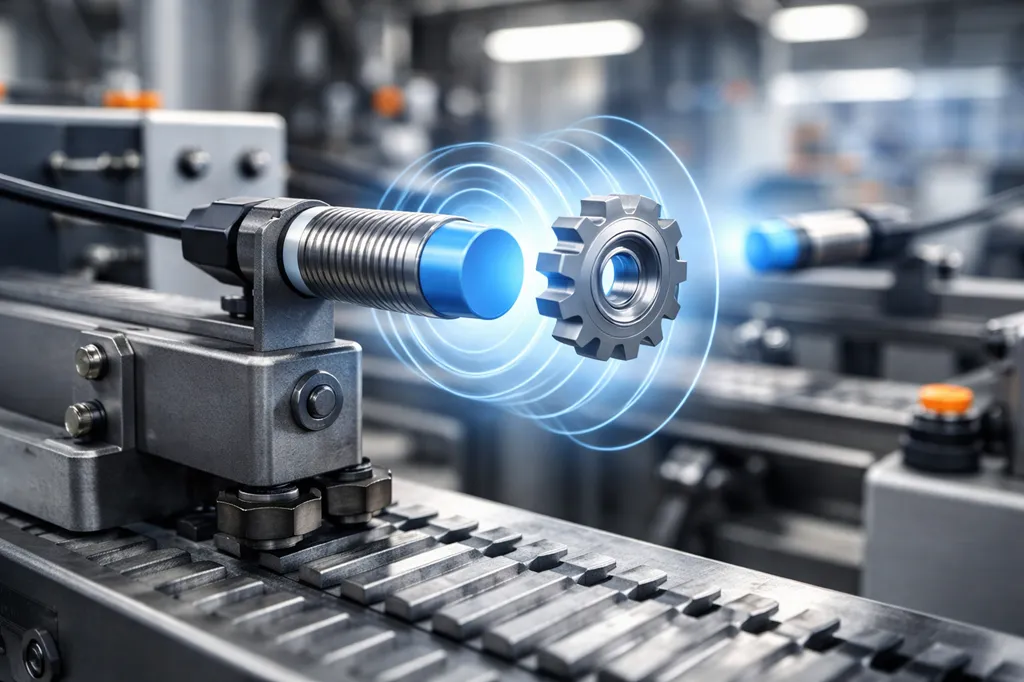

Работа индуктивного датчика приближения основана на эффекте электромагнитной индукции. Внутри датчика расположена катушка, которая формирует высокочастотное электромагнитное поле в зоне чувствительности.

Пока в зоне действия поля отсутствует металлический объект, параметры поля остаются стабильными. При приближении металла происходит взаимодействие электромагнитного поля с объектом, в результате чего часть энергии поглощается и поле ослабляется.

Как формируется зона обнаружения

Зона обнаружения создаётся электромагнитным полем, выходящим за пределы корпуса датчика. Её форма и размеры зависят от:

• конструкции датчика;

• диаметра или габаритов чувствительного элемента;

• типа установки (встраиваемый или не встраиваемый).

Именно в этой зоне датчик способен обнаруживать металлические объекты.

Что происходит при приближении металлического объекта

Когда металлический объект попадает в электромагнитное поле:

1. В объекте наводятся вихревые токи.

2. Эти токи поглощают часть энергии поля.

3. Амплитуда колебаний уменьшается.

4. Электроника датчика фиксирует изменение.

5. При достижении порога срабатывает выходной сигнал.

Процесс происходит за доли миллисекунды, что позволяет использовать индуктивные датчики в высокоскоростных системах.

Почему датчик реагирует только на металл

Индуктивный датчик работает за счёт электропроводности материала. Металлы обладают высокой проводимостью и активно взаимодействуют с электромагнитным полем. Неметаллические материалы:

• не создают вихревых токов;

• не изменяют параметры поля;

• не фиксируются датчиком.

Что влияет на стабильность срабатывания

На работу датчика влияют:

• тип металла;

• размеры объекта;

• расстояние до чувствительной поверхности;

• наличие посторонних металлических элементов рядом.

Эти факторы необходимо учитывать ещё на этапе проектирования системы.

Цилиндрические и прямоугольные индуктивные датчики приближения

Индуктивные датчики приближения выпускаются в разных конструктивных исполнениях, однако на практике чаще всего применяются цилиндрические и прямоугольные (блочные) корпуса. Различие между ними — не только в форме, но и в условиях монтажа, устойчивости к внешним воздействиям и области применения.

Цилиндрические датчики

Это наиболее распространённый тип. Они имеют резьбовой корпус и устанавливаются в отверстие или кронштейн.

Особенности:

• компактные размеры;

• простой монтаж и регулировка положения;

• высокая устойчивость к вибрации;

• удобная замена при обслуживании.

Чаще всего применяются:

• на конвейерах;

• в станках;

• в узлах позиционирования механизмов.

Прямоугольные (блочные) датчики

Такие датчики имеют корпус в форме блока и крепятся к поверхности через монтажные отверстия.

Особенности:

• большая зона обнаружения;

• устойчивость к механическим повреждениям;

• удобство установки на плоские конструкции;

• стабильная работа при боковом воздействии объектов.

Применяются:

• в тяжёлом оборудовании;

• на подвижных узлах;

• в условиях повышенных ударных нагрузок.

Сравнение конструкций

Когда выбирать каждый тип

Выбирайте цилиндрический датчик, если:

• требуется точная настройка положения;

• мало места для монтажа;

• оборудование компактное.

Выбирайте прямоугольный датчик, если:

• возможны удары или перекосы;

• требуется увеличенная зона обнаружения;

• монтаж производится на плоскую поверхность.

Основные параметры выбора индуктивного датчика приближения

Корректный выбор индуктивного датчика напрямую определяет стабильность работы оборудования. В отличие от простого «подошёл по размеру», здесь необходимо учитывать сразу несколько технических параметров — именно они влияют на надёжность срабатывания.

Дальность срабатывания

Это расстояние, на котором датчик фиксирует металлический объект. Оно указывается для стандартной цели (обычно стальная пластина).

На практике реальная дальность зависит от:

• материала объекта;

• размеров детали;

• ориентации поверхности;

• температуры окружающей среды.

Чем больше датчик — тем больше дальность обнаружения.

Тип установки: встраиваемый и не встраиваемый

Индуктивные датчики делятся на два типа установки:

Встраиваемые (экранированные)

• монтируются заподлицо с металлом

• имеют меньшую дальность

• более устойчивы к помехам

Не встраиваемые (неэкранированные)

• требуют свободного пространства вокруг

• имеют увеличенную дальность

• чувствительны к соседним металлоконструкциям

Частота переключения

Показывает, сколько раз в секунду датчик может сработать.

Важно для:

• быстродвижущихся конвейеров;

• счётчиков деталей;

• высокоскоростных механизмов.

Если частота недостаточна — датчик будет пропускать объекты.

Тип выходного сигнала

Основные варианты:

• PNP (подаёт плюс) — чаще используется в современной автоматике

• NPN (подаёт минус) — встречается в старом оборудовании

Выбор должен соответствовать входам контроллера или реле.

Степень защиты и условия среды

Следует учитывать:

• пыль

• влага

• вибрации

• температура

Для промышленности обычно выбирают IP67 и выше.

Практический порядок выбора

1. Определить материал объекта

2. Определить требуемую дистанцию

3. Выбрать тип установки

4. Проверить совместимость выхода

5. Учесть условия среды

Влияние материала объекта на работу индуктивного датчика

Индуктивный датчик реагирует не просто на «металл», а на способность материала взаимодействовать с электромагнитным полем. Поэтому разные металлы обнаруживаются на разном расстоянии, даже если размеры объектов одинаковые.

Это связано с двумя физическими свойствами материала:

• электрическая проводимость;

• магнитная проницаемость.

Чем активнее металл взаимодействует с полем — тем дальше его «видит» датчик.

Как разные металлы влияют на дальность срабатывания

На практике расстояние обнаружения уменьшается относительно номинального (указанного для стали).

Примерное поведение:

Это означает: если датчик рассчитан на 10 мм по стали, алюминиевую деталь он может увидеть только на 4 мм.

Размер и форма объекта

Кроме материала, сильно влияет геометрия:

• плоская поверхность обнаруживается лучше;

• тонкие кромки хуже;

• отверстия уменьшают зону взаимодействия;

• маленькие детали требуют уменьшения расстояния.

Ориентация поверхности

Максимальная дальность достигается, когда объект расположен перпендикулярно рабочей поверхности датчика. При наклоне расстояние уменьшается.

Что учитывать при проектировании

Перед выбором датчика желательно определить:

• материал детали;

• минимальный размер;

• точность позиционирования;

• возможные отклонения механики.

Это позволяет избежать ложных срабатываний и пропусков.

Области применения индуктивных датчиков приближения

Индуктивные датчики применяются в промышленности там, где необходимо надёжно обнаруживать металлические объекты без контакта. За счёт устойчивости к пыли, влаге и вибрациям они используются в оборудовании, где механические концевики быстро выходят из строя.

Конвейерные линии

На конвейерах датчики выполняют задачи:

• контроль наличия деталей;

• подсчёт изделий;

• определение позиции заготовок;

• контроль заполнения кассет и лотков.

Бесконтактный принцип позволяет работать на высоких скоростях без износа.

Станочное оборудование

В станках индуктивные датчики используются для:

• определения нулевого положения узлов;

• контроля закрытия защитных кожухов;

• фиксации положения суппортов и кареток;

• проверки установки заготовки.

Стабильность срабатывания влияет на точность работы оборудования.

Автоматические линии и сборка

В автоматизированных линиях датчики обеспечивают:

• синхронизацию механизмов;

• контроль последовательности операций;

• проверку наличия деталей перед следующей операцией.

Подвижные механизмы и приводы

Применяются для:

• контроля конечных положений цилиндров;

• позиционирования механизмов;

• контроля вращающихся узлов через метки.

Когда индуктивный датчик — оптимальное решение

Он наиболее эффективен, если:

• объект металлический;

• среда загрязнённая;

• требуется высокая надёжность;

• допускается небольшая зона обнаружения.

Типовые ошибки при применении индуктивных датчиков

Даже правильно выбранный индуктивный датчик может работать нестабильно, если не учитывать особенности его установки и среды. На практике большинство отказов связано не с неисправностью датчика, а с ошибками монтажа или подбора.

Слишком большое расстояние до объекта

Частая ситуация — датчик устанавливают на расстоянии, близком к паспортной дальности. В результате:

• появляются пропуски;

• сигнал становится нестабильным;

• работа зависит от вибрации механизма.

Причина — реальная дальность почти всегда меньше номинальной.

Наличие постороннего металла рядом

Если рядом с чувствительной поверхностью находятся:

• металлические кронштейны;

• корпус оборудования;

• крепёжные элементы,

они влияют на электромагнитное поле и уменьшают чувствительность.

Неправильный тип установки

Ошибка — установка неэкранированного датчика в металлическое отверстие.
В этом случае датчик «видит» окружающий металл и работает некорректно.

Слишком маленький объект

Если размер детали меньше чувствительной зоны:

• датчик срабатывает нестабильно;

• возможны ложные переключения;

• требуется уменьшение расстояния.

Ошибки подключения

Частые проблемы:

• перепутан PNP/NPN;

• отсутствует общий провод;

• неправильное питание.

В этом случае датчик кажется неисправным, хотя проблема электрическая.

Индуктивный датчик приближения — надёжное решение для обнаружения металлических объектов в промышленной автоматике. Его стабильность работы определяется не только качеством устройства, но и правильным подбором под конкретную задачу.

Основные моменты, которые важно учитывать:

• датчик реагирует только на металл;

• реальная дальность всегда зависит от материала и размера детали;

• условия монтажа влияют на чувствительность сильнее, чем настройки;

• тип корпуса и установка должны подбираться под механику оборудования.

Если параметры объекта и среды заранее учтены, датчик работает предсказуемо и не требует постоянной регулировки.

Практические рекомендации

1. Закладывайте запас по расстоянию — используйте не более 60–70% номинальной дальности

2. Проверяйте работу на реальной детали, а не на случайном металлическом предмете

3. Учитывайте материал объекта заранее

4. Не размещайте металл рядом с чувствительной зоной

5. Выбирайте тип установки до проектирования крепления.
