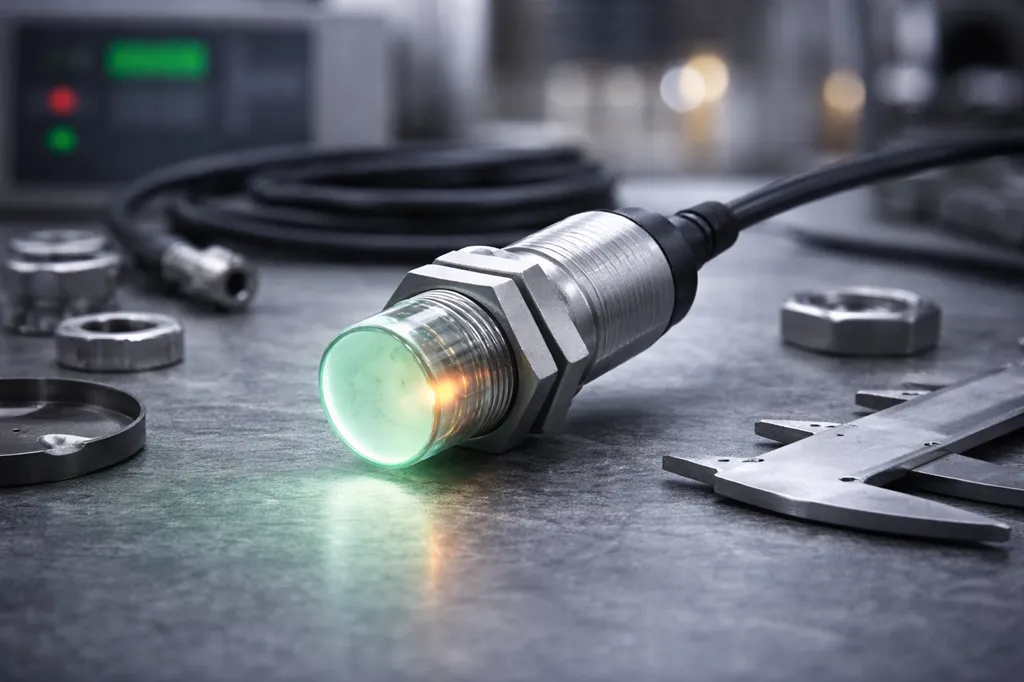

Аналоговые датчики приближения

Аналоговый датчик приближения — это бесконтактное устройство, которое не просто фиксирует наличие объекта, а измеряет расстояние до него и передаёт его в виде непрерывного электрического сигнала.

В отличие от обычных (дискретных) датчиков, которые имеют только два состояния — «есть объект / нет объекта», аналоговый датчик выдаёт значение, пропорциональное положению объекта.

Какой сигнал он передаёт

Датчик преобразует расстояние в электрический сигнал:

• токовый — 0–20 мА или 4–20 мА

• напряжение — 0–5 В или 0–10 В

Контроллер, привод или система управления уже интерпретируют это значение как координату, уровень или положение механизма.

Где применяется

Такие датчики используются в задачах, где важно не событие, а положение:

• регулирование зазора;

• контроль уровня;

• позиционирование механизма;

• измерение толщины;

• автоматическое управление подачей.

Когда выбирают аналоговый датчик

Его применяют, если системе нужно понимать насколько близко объект, а не просто факт его появления.

Принцип работы аналоговых датчиков приближения

Аналоговый датчик постоянно измеряет параметр, связанный с расстоянием до объекта, и преобразует его в непрерывный электрический сигнал. В зависимости от конструкции это может быть изменение электромагнитного поля, ёмкости или отражённого сигнала — но на выходе всегда получается плавно изменяющееся значение, а не просто переключение.

Как формируется сигнал

1. Датчик создаёт измерительное поле перед чувствительной поверхностью

2. Объект приближается или удаляется

3. Параметры поля изменяются

4. Электроника преобразует изменение в ток или напряжение

5. Контроллер получает значение расстояния

Таким образом система «видит» положение объекта в реальном времени.

Пример зависимости

• далеко → минимальный сигнал

• ближе → средний сигнал

• близко → максимальный сигнал

Сигнал меняется непрерывно без скачков.

Особенность измерения

Точность зависит от:

• диапазона датчика;

• материала объекта;

• стабильности питания;

• помех в кабеле.

Типы выходных сигналов аналоговых датчиков

Аналоговый датчик передаёт измеренное расстояние в виде электрического сигнала.
В промышленной автоматике применяются два основных способа передачи — токовый и напряжение. От выбора зависит помехоустойчивость и способ подключения к оборудованию.

Токовый сигнал 4–20 мА

Наиболее распространённый промышленный стандарт.

Особенности:

• устойчив к помехам;

• подходит для длинных кабелей;

• легко диагностировать обрыв линии;

• используется в системах управления и ПЛК.

Принцип:
4 мА — минимальное расстояние
20 мА — максимальное

Токовый сигнал 0–20 мА

Похож на предыдущий, но без «живого нуля».

Используется реже, потому что:

• обрыв кабеля трудно отличить от нулевого значения;

• меньше диагностических возможностей.

Напряжение 0–10 В

Применяется в:

• приводах;

• регуляторах скорости;

• простых контроллерах.

Плюсы:

• простое подключение;

• высокая чувствительность.

Минус — чувствительность к помехам.

Напряжение 0–5 В

Используется в электронике и встроенных системах управления с короткими линиями связи.

Как выбрать тип сигнала

• большие расстояния → 4–20 мА

• подключение к приводу → 0–10 В

• встроенная электроника → 0–5 В

Основные параметры выбора аналогового датчика

При выборе аналогового датчика важно учитывать не только диапазон измерения, но и соответствие параметров системе управления. Ошибка на этом этапе приводит к некорректным показаниям даже при исправном датчике.

Диапазон измерения

Это расстояние, в пределах которого датчик корректно измеряет положение объекта.

Например: 0–50 мм, 0–200 мм, 0–1000 мм.

Важно выбирать диапазон максимально близкий к рабочему:

• слишком большой → падает точность

• слишком маленький → датчик выходит за пределы измерения

Линейность

Показывает, насколько точно сигнал соответствует расстоянию.

Чем лучше линейность:

• тем стабильнее регулирование

• тем точнее позиционирование

Разрешение

Минимальное изменение расстояния, которое способен зафиксировать датчик.

Критично для:

• регулирования зазоров

• измерения толщины

• позиционирования

Тип выхода

Необходимо проверить совместимость:

• вход ПЛК

• вход частотного преобразователя

• аналоговый модуль

Условия среды

Влияют:

• температура

• вибрация

• пыль

• отражающие поверхности

Отличия аналогового датчика от дискретных датчиков

Дискретные датчики (индуктивные, емкостные, Холла) фиксируют только факт появления объекта.
Аналоговый датчик передаёт точное положение объекта. Это принципиально разные задачи, поэтому они не взаимозаменяемы.

Основное различие

• Дискретный датчик — сигнал «включено / выключено»

• Аналоговый датчик — непрерывное значение расстояния

Сравнение возможностей

Когда применять дискретный датчик

Подходит для:

• концевых положений;

• контроля наличия;

• защиты механизмов.

Когда применять аналоговый датчик

Необходим, если требуется:

• поддерживать уровень;

• регулировать подачу;

• измерять зазор;

• управлять положением.

Типичная ситуация

Контроль уровня жидкости:

• дискретный → «пусто/полно»

• аналоговый → точный процент заполнения

Области применения аналоговых датчиков

Аналоговые датчики используются в системах, где требуется не просто зафиксировать событие, а управлять процессом на основе положения объекта. Они позволяют системе работать плавно и предсказуемо, без резких включений и остановок.

Регулирование уровня

Применяется для поддержания заданного уровня:

• жидкости в резервуаре;

• сыпучего материала в бункере;

• продукта в дозаторе.

Система получает непрерывное значение и регулирует подачу.

Контроль зазора

Используется в механизмах, где важна точная дистанция:

• прокатные линии;

• прижимные ролики;

• станки.

Позволяет автоматически поддерживать постоянный зазор.

Позиционирование механизмов

Применяется для:

• перемещения кареток;

• управления подачей;

• позиционирования деталей.

Система знает положение без концевиков.

Типовые ошибки при использовании аналоговых датчиков

Большинство проблем при работе с аналоговыми датчиками связано не с самим устройством, а с настройкой системы управления. Датчик передаёт корректный сигнал, но контроллер интерпретирует его неправильно.

Неправильное масштабирование сигнала

Если диапазон 4–20 мА или 0–10 В не преобразован в реальные миллиметры:

• положение отображается неверно;

• система реагирует не в той точке;

• появляется нестабильность регулирования.

Использование крайних точек диапазона

Работа около минимального или максимального значения приводит к:

• снижению точности;

• скачкам показаний;

• невозможности стабилизации.

Помехи в линии

При длинных кабелях возможны:

• колебания значения;

• шумы;

• плавающие показания.

Особенно при сигнале напряжения.

Неправильное подключение

Типовые ошибки:

• перепутаны входы;

• отсутствует общий провод;

• неподходящий вход контроллера.

Неверный выбор диапазона

Слишком большой диапазон уменьшает точность, слишком маленький — вызывает перегрузку сигнала.

Аналоговый датчик приближения используется в задачах управления, где требуется знать положение объекта, а не только факт его появления. Он позволяет системе регулировать процесс плавно и предсказуемо.

Основные выводы

• датчик передаёт расстояние в виде непрерывного сигнала;

• подходит для регулирования и позиционирования;

• требует настройки в системе управления;

• чувствителен к выбору диапазона;

• обеспечивает более стабильную работу автоматики по сравнению с дискретными датчиками.
